4 Программирование циклов
4.4
Цик
л
ы
обрабо
тки
рез
ание
м

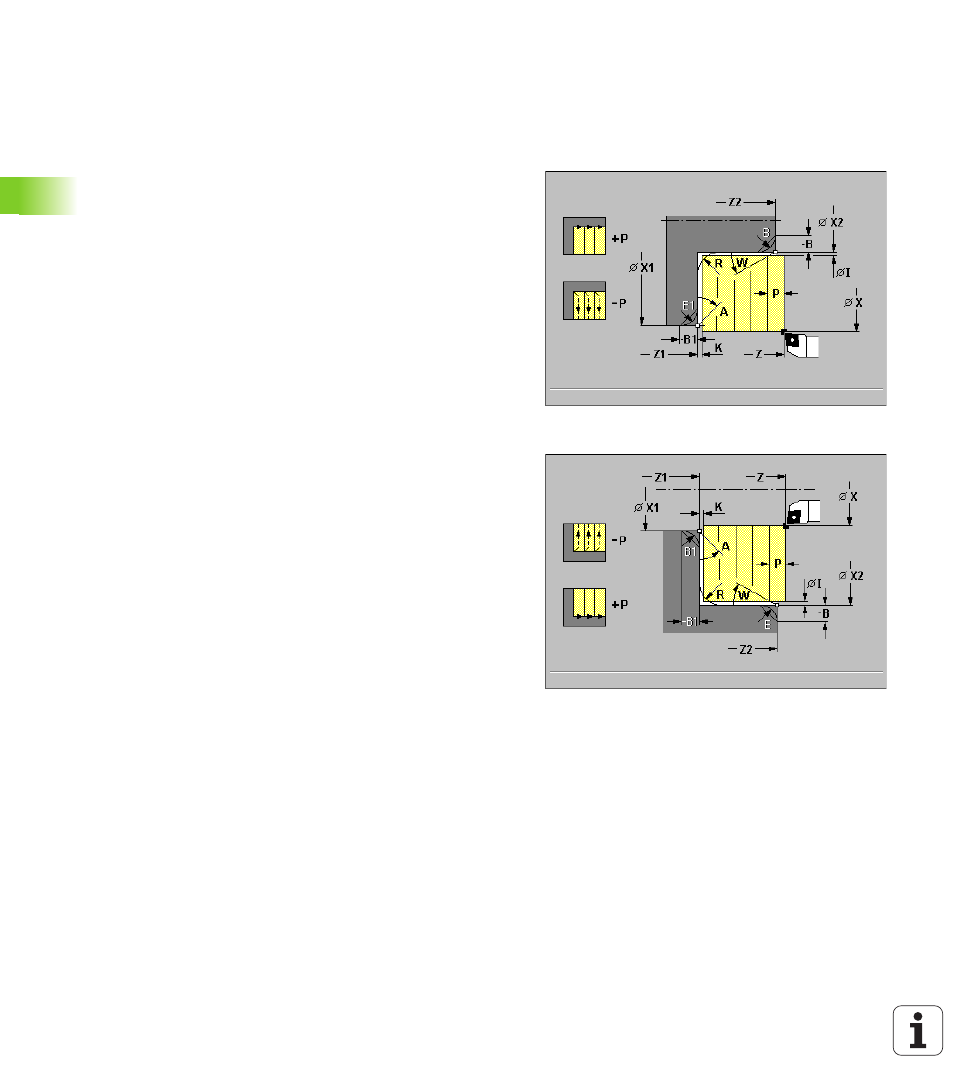

С помощью следующих выбираемых параметров определяете:
A:
наклон в начале контура
W:
наклон в конце контура
R:
закругление
B:
фаска/закругление в конце контура
B1:
фаска/закругление в начале контура
Отработка цикла
1 рассчитывает распределение проходов (врезание)
2 подводит из «„X, Z» для первого прохода
3 перемещается с подачей к «конечной точке Z2», или к
«конечной точке X2» или к избираемому элементу контура
4 в зависимости от знака числа "P":
P>0: снимает стружку вдоль контура
P<0: поднимается под углом 45°
5 возвращается и врезает заново
6 повторяет 3...5, пока не достигнется «X1» или «Z1»
7 перемещается параллельно к оси к точке старта
