6 пример программирования din «резьбовая цапфа – Инструкция по эксплуатации HEIDENHAIN MANUALplus 4110
Страница 516
516
9 Примеры
9.6
Пример
программиров
ания
DIN «
резьбов
ая
ца
п
ф
а
» 9.6 Пример программирования
DIN «резьбовая цапфа»
Пример объясняет изготовление резьбовой цапфы с помощью

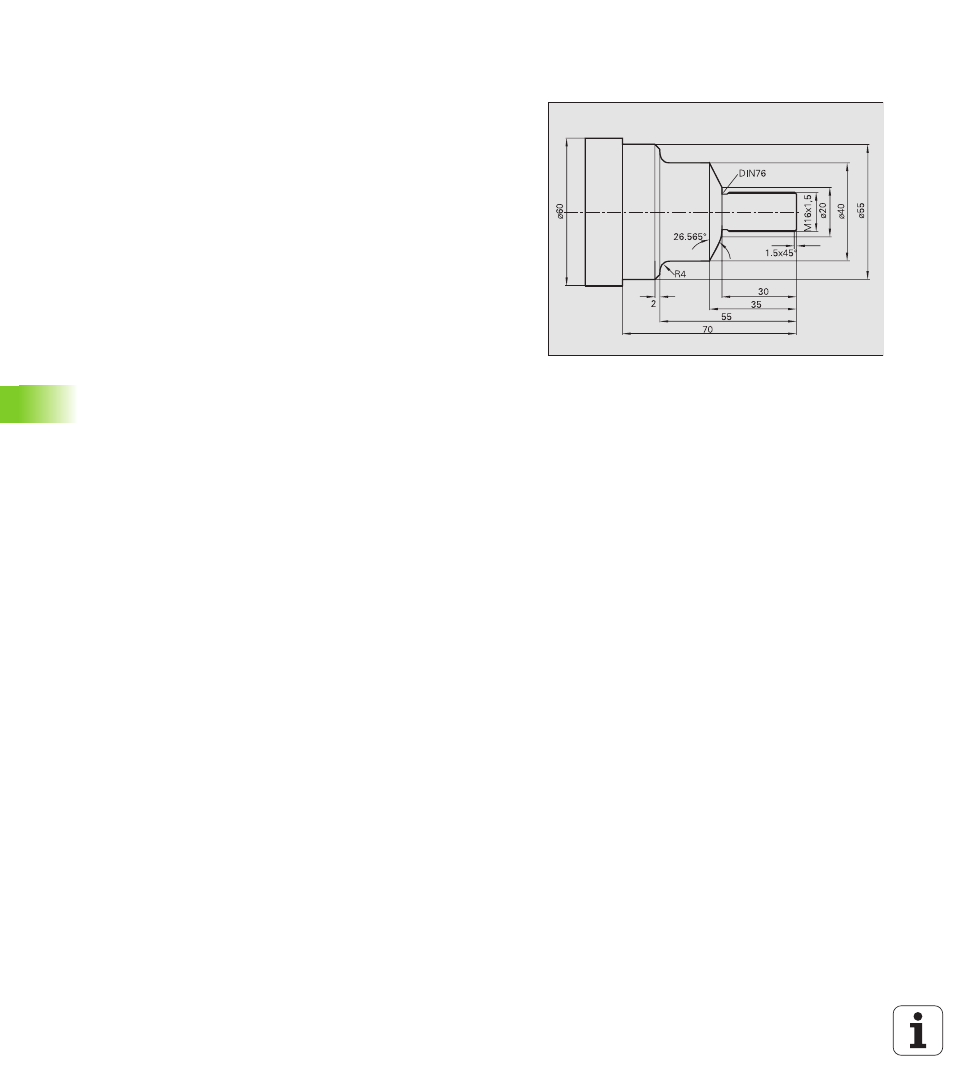

DIN-программирования. Исходя из рабочего чертежа
объясняются отдельные рабочие шаги программы DIN.
Используемые инструменты
Инструмент для черновой обработки:
Позиция T1
WO = 1 ориентация инструмента
A = 93° угол в плане
B = 55° угол при вершине
R = 0,8 радиус инструмента
Инструмент для чистовой обработки:
Позиция T2
WO = 1 ориентация инструмента
A = 93° угол в плане
B = 55° угол при вершине
R = 0,5 радиус инструмента
Резьбовой инструмент:
Позиция T3
WO = 1 ориентация инструмента
Рабочий процесс
Зажим обрабатываемой детали (диаметр 60 мм, длина 100 мм)
Наладка станка
–установление нулевой точки загатовки
–установление размеров инструмента
– ввод точки смены инструмента
переход к редактору DIN
Создать программу DIN «резьбовая цапфа»
Проверить программу DIN «резьбовая цапфа» в симуляции
