HEIDENHAIN MANUALplus 4110
147
4.5
Цик
л
ы
прорезки
F вращательная подача
B ширина смещения – default: 0
U обработка точением в одном направлении – default: 0
U=0: двунаправленная

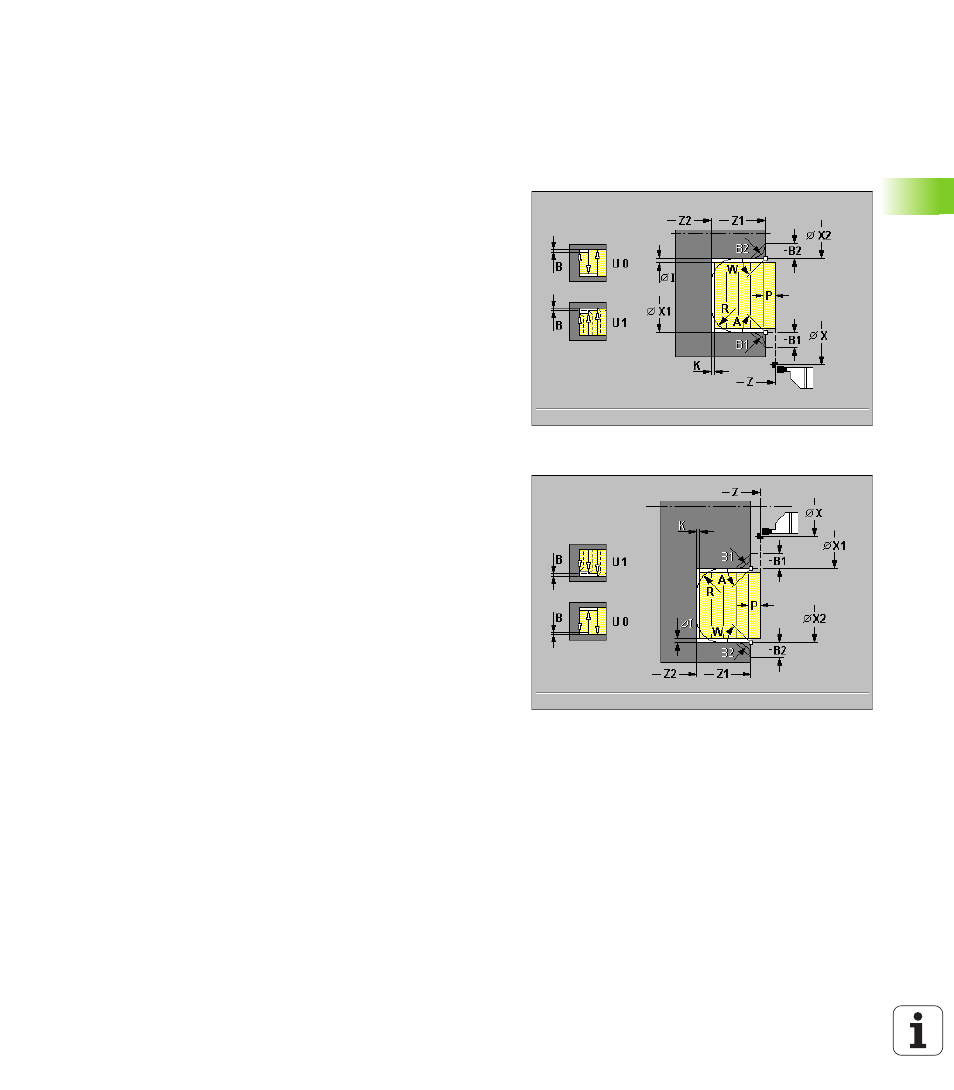

U=1: однонаправленная (направление: смотри
вспомогательный рисунок)
I, K припуск X, Z
С помощью следующих выбираемых параметров определяете:
A:
наклон в начале контура
W:
наклон в конце контура
R:
Закругление (в обоих углах уклона контура)
B1:
фаска/закругление в начале контура
B2:
фаска/закруглени в конце контура
Отработка цикла
1 рассчитывает распределение проходов
2 подводит из «„X, Z» для первого прохода
3 врезает (обработка прорезанием)
4 снимает стружку прямоугольно к направлении прорезания
(обработка точением)
5 повторяет 3....4, пока не достигнется «конечная точка Z2/X2 »
6 выточивает фаску/закруглуение в начале контура/в конце
контура, если определено
7 перемещается параллельно к оси к точке старта
