9 Примеры
9.2 ICP-
приме
р
«
резьбов
ая
ца
п
ф
а
»

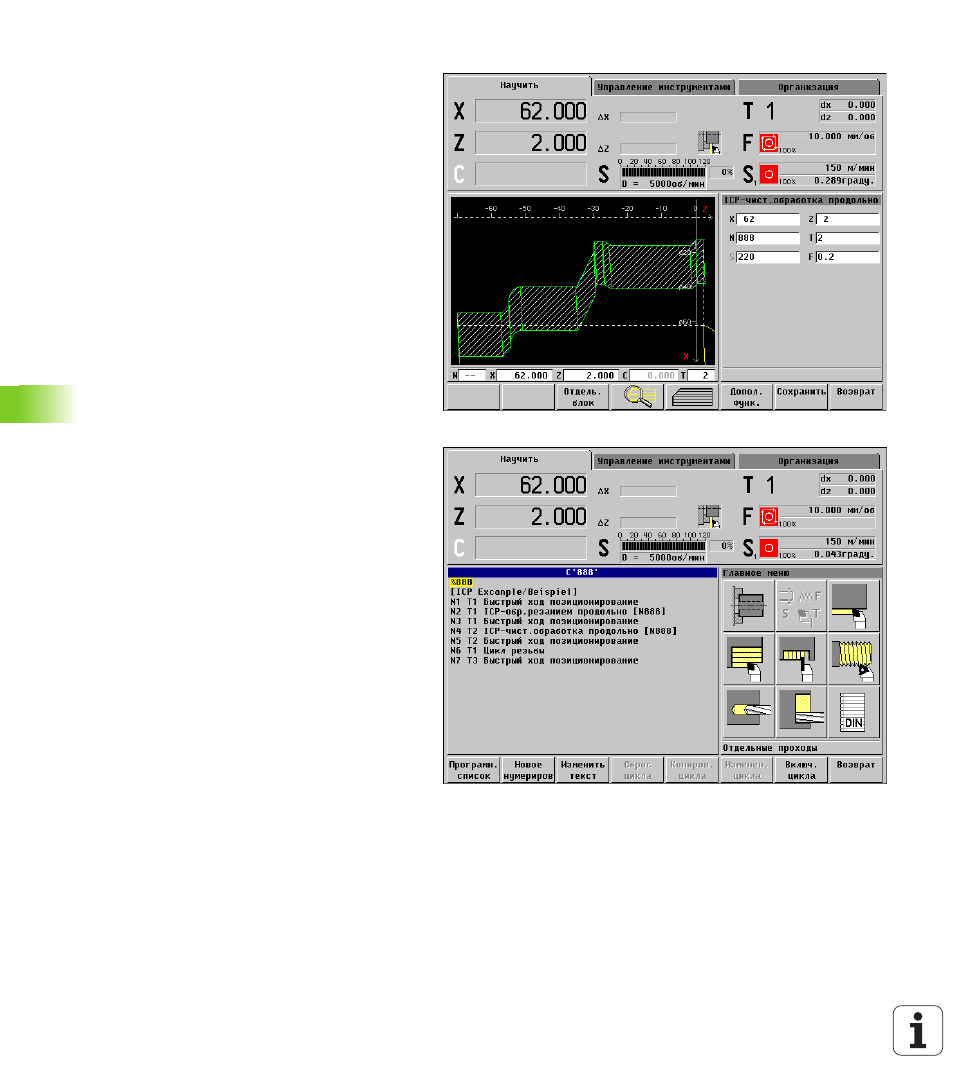

Проверка ICP-чистовой обработки
Процесс цикла чистовой обработки ICP
проверяется с помощью «графической
симуляции» (Softkey Графика). Затем цикл
переписывается с помощью Записать в память
или Перезапись в программу циклов.
MANUALplus выполняет чистовую обработку «в
направлении контура» (смотри рисунок справа
вверху).
Программа циклов «ICP-примерная деталь»
Созданная программа циклов содержит кроме
циклов ICP также циклы позиционирования для
смены инструмента и цикл нарезания резьбы
(смотри рисунок справа внизу).
Задачи циклов:
N1: Удаление материала (черновая обработка)
N2: Позиционирование для смены инструмента
N3: Чистовая обработка детали
N4: Позиционирование для смены инструмента
N5: Нарезание резьбы
N6: Позиционирование для вынятия загатовки
