3.9 Графическое
моделирование
С помощью графического моделирования
контролируется процесс снятия стружки,
распределение проходов и обработанный контур
до операции резания.
В режимах «ручное управление» и «обучение»
проверяется проход отдельного цикла – в «прогон
программы» контролируется полная программа
циклов или программа DIN.
Программированная заготовка изображается в
моделировании. MANUALplus моделирует также
операции обработки, выполняемые на торцовой
или боковой поверхности (позиционированный
шпиндель или ось C). Таким обрзом возможен
контроль полной операции сниятия стружки.
В режиме ручного управления и в режиме
заучения симулируется цикл, который актуально
обрабатывается. В режиме прогона программы
симуляция начинается с позиции курсора.
Программы DIN моделируются с начала
программы.

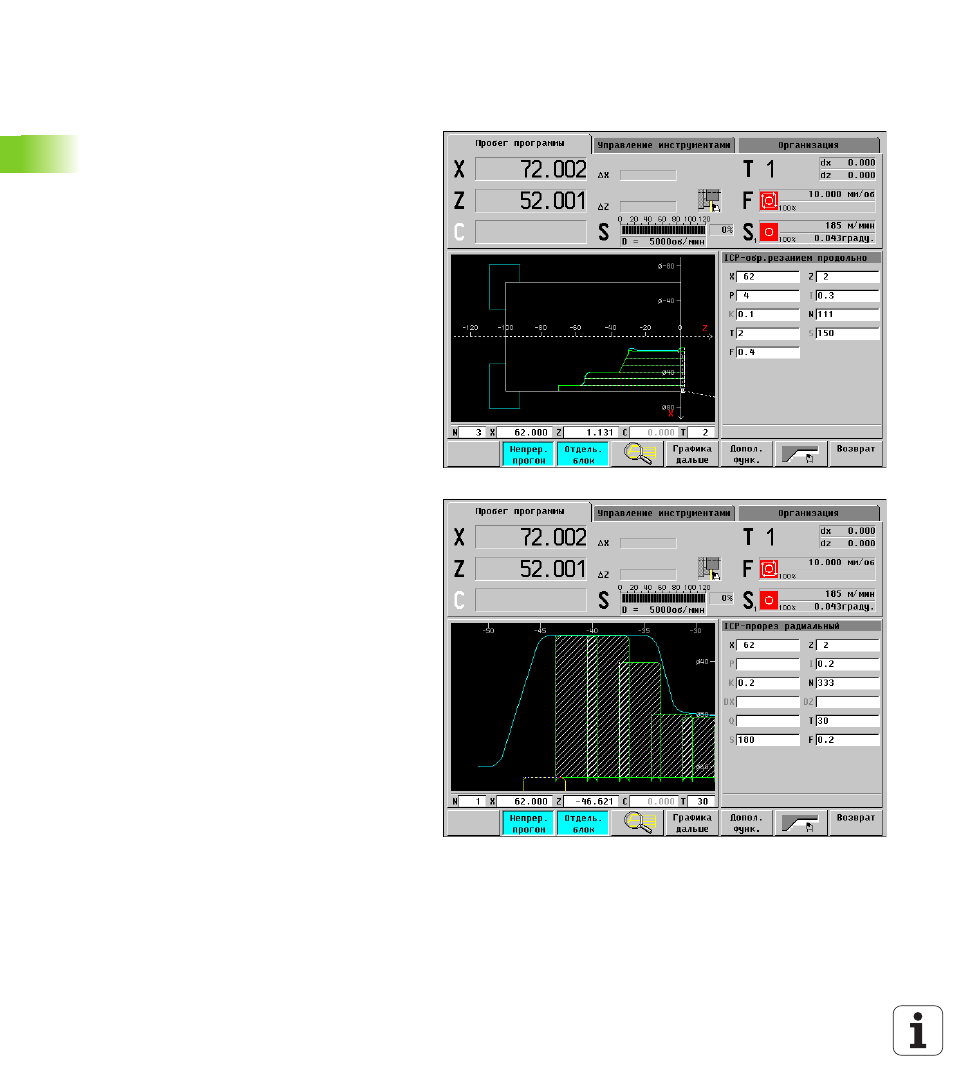

Можно выбирать между изображением линий и
изображением дорожек. Для обработки точением
стоит дополнительно в распоряжении симуляция
движения (графика стирания). Такой вид контроля
рекомендуется прежде всего в режиме «прогона
программы», так как он предоставляет точный
обзор прохода процесса резания.
Изображение линий хорошо подходит для
быстрово просмотра распределения проходов. Но
для точного контроля контура меньше
целесообразно, так как путь теоретической
вершины режущей кромки не соответствует
контуру загатовки. В УЧПУ такая
«фальсификация» компенсируется коррекцией на
радиус режущей кромки.
Изображение дорожек резания учитывает
геометрию кромки. Оператор может
контролировать, остановливается ли материал,
нарушается контур или перекрытия слишком
большие. Изображение дорожек резания
интересно особенно при обработке прорезанием,
сверлением и фрезерованием, так как здесь
форма инструмента играет решающую роль для
результата.
