Линейная обработка под углом
Выбор «отдельных проходов»
Выбор «линейной обработки под углом»
Softkey с возвратом:
Выкл: инструмент остановливается в конце цикла
Вкл: инструмент возвращается к точке старта
Линейная обработка под углом
MANUALplus рассчитывает конечную позицию и перемещается от
точки старта с подачей к «конечной позиции». Инструмент
остановливается в конце цикла.

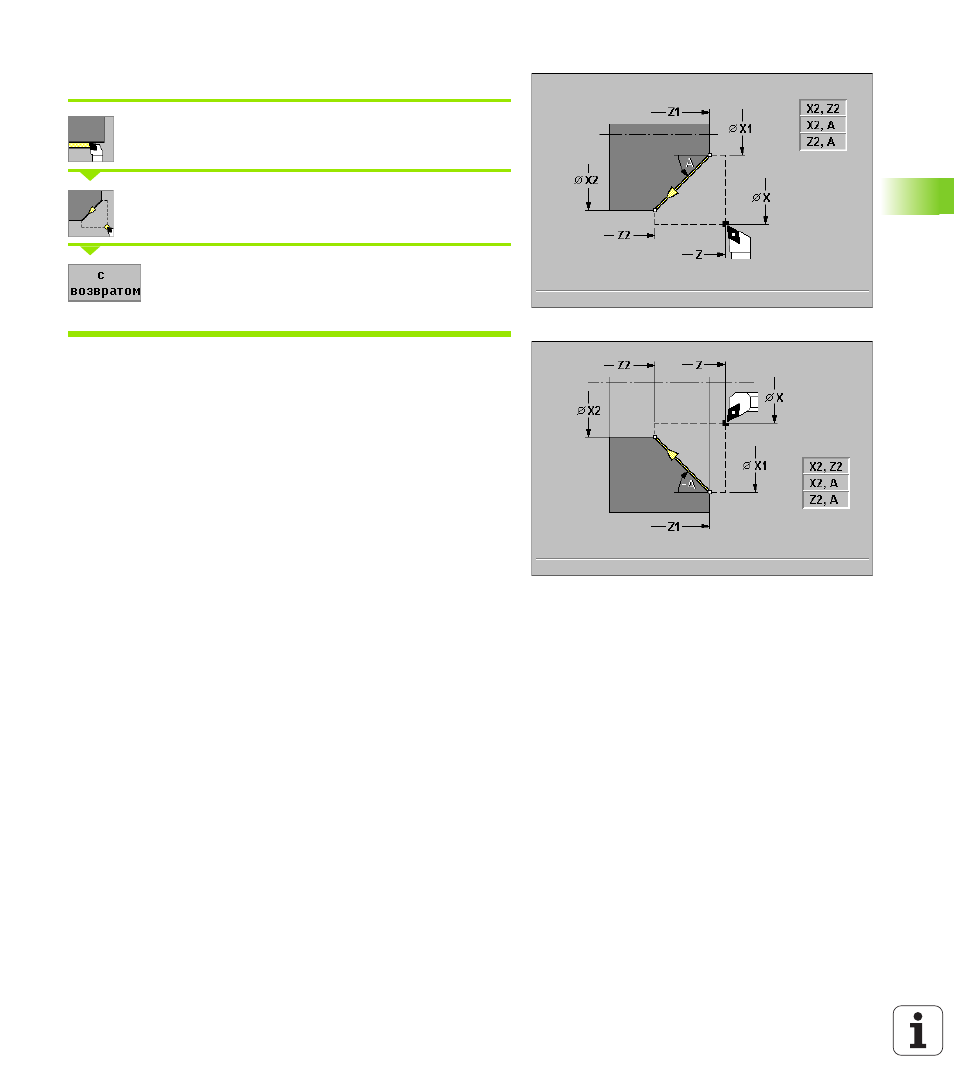

Контур линейно угол («с возвратом»)
MANUALplus рассчитывает конечную позицию. Потом инструмент
подводится, выполняет линейный проход и возвращается в конце
цикла к точке старта (рисунки справа). Коррекция радиуса
режущей кромки учитывается.
Параметры цикла
Точка старта X, Z
X1, Z1 начальная точка контура (при «с возвратом»)
X2, Z2 конечная точка контура
A начальный угол – диапазон: –180° < A < 180°
T номер инструмента
S скорость вращения/скорость резания
F вращательная подача
Комбинации параметров для конечной точки:
X2, Z2
X2, A
Z2, A
Отработка цикла при «с возвратом»
1 рассчитывает конечную позицию
2 перемещается линейно от «X, Z» к «начальной точке X1, Z1»
3 перемещается с подачей к конечной точке
4 поднимается и возвращается параллельно к оси на точку
старта
