9.1 Работа с MANUALplus

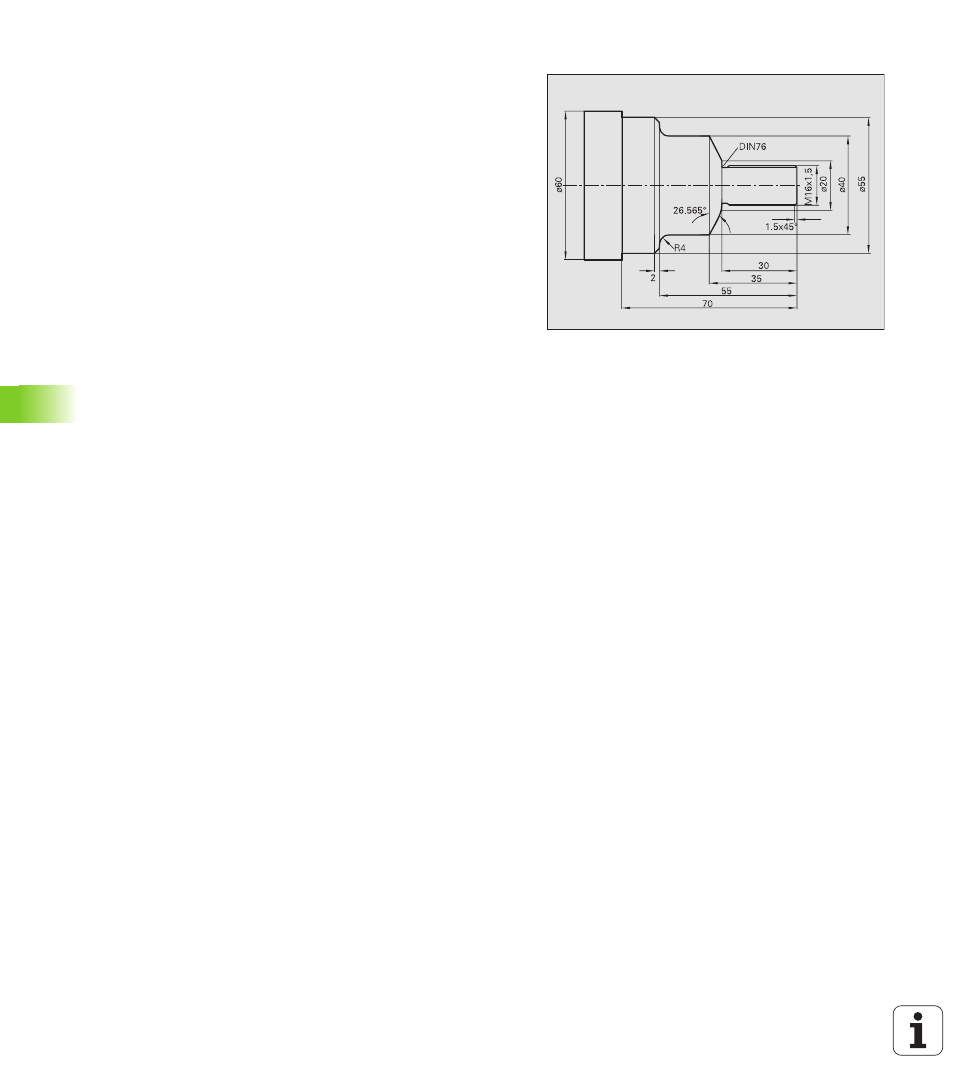

Пример объясняет наладку станка и произведение детали с
помощью программирования циклов. Обработка осуществляется
в «Режиме приучения». К концу обработки находится в
расположении программа циклов.
Используемые инструменты
Инструмент для черновой обработки:
Позиция T1
WO = 1 ориентация инструмента
A = 93° угол в плане
B = 55°угол при вершине
R = 0,8 радиус инструмента
Инструмент для чистовой обработки:
Позиция T2
WO = 1 ориентация инструмента
A = 93° угол в плане
B = 55° угол при вершине
R = 0,8 радиус инструмента
Резьбовой инструмент:
Позиция T3
WO = 1 ориентация инструмента
Рабочий процесс
Зажим обрабатываемой детали (диаметр 60 мм, длина 100 мм)
Наладка станка
–определение нулевой точки обрабатываемой детали
– определение размеров инструмента
переход на «Режим приучения»
Выполнить обработку детали цикл за циклом
