4 Программирование циклов
4.4
Цик
л
ы
обрабо
тки
рез
ание
м
B1, B2 фаска/закругление (B1 начало контура, B2 конец
контура)
B>0: радиус закругления
B<0: ширина фаски
T номер инструмента
S скорость вращения/скорость резания
F вращательная подача
I, K припуск X, Z
С помощью следующих выбираемых параметров определяете:
W: наклон в конце контура
R: Закругление (в обоих углах уклона контура)
B1: фаска/закругление в начале контура
B2: фаска/закруглени в конце контура

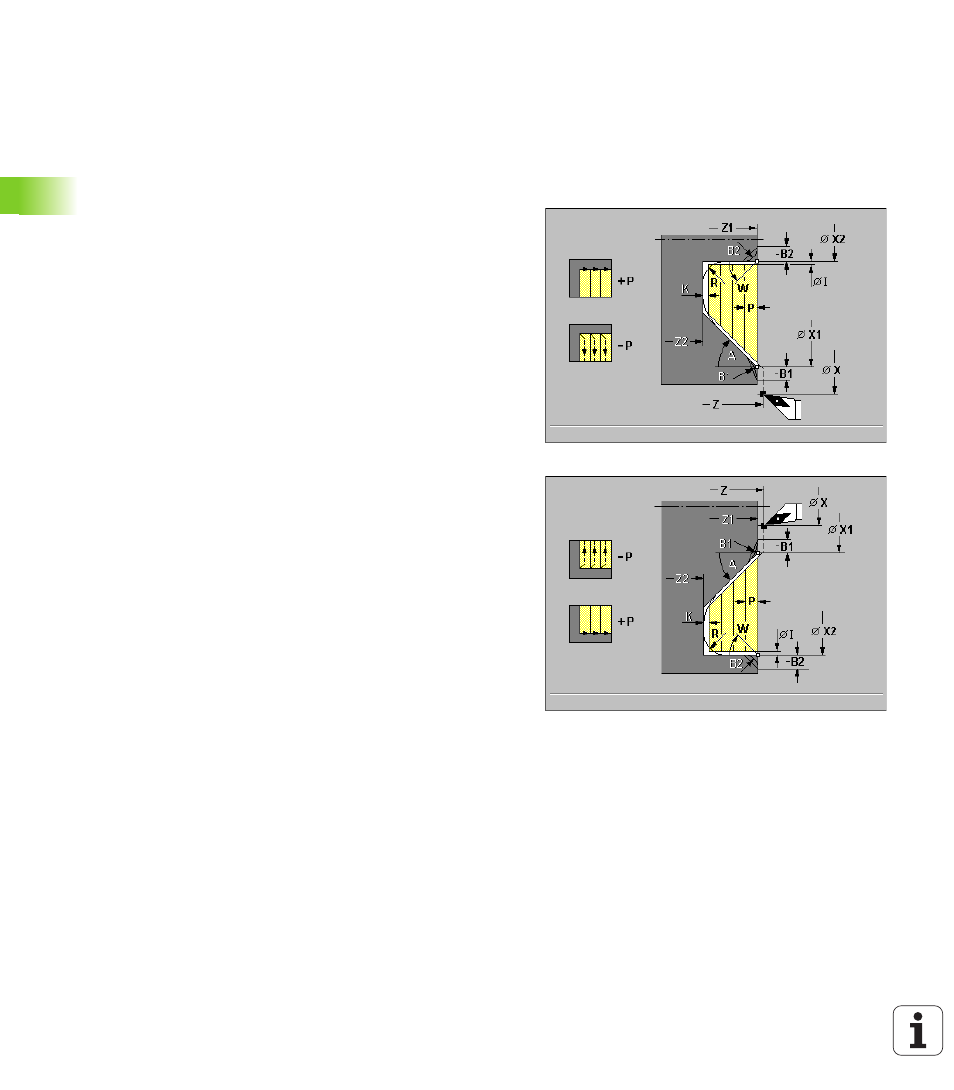

Отработка цикла
1 рассчитывает распределение проходов (врезание)
2 подводит из «„X, Z» параллельно к оси для первого прохода
3 погружается с редуцированной подачей под «углом
погружения A»
4 перемещается с подачей к «конечной точке Z2», или к
«конечной точке X2» или к выбираемому элементу контура
5 в зависимости от знака числа "P":
P>0: снимает стружку вдоль контура
P<0: поднимается под углом 45°
6 возвращается и врезается для следующего прохода
7 повторяет 3...6, пока не достигнется «конечная точка X2» или
«конечная точка Z2»
8 перемещается параллельно к оси к точке старта
