9.5 ICP-пример «фрезерование»
Пример фрезерования объясняет употребление ICP-контура при

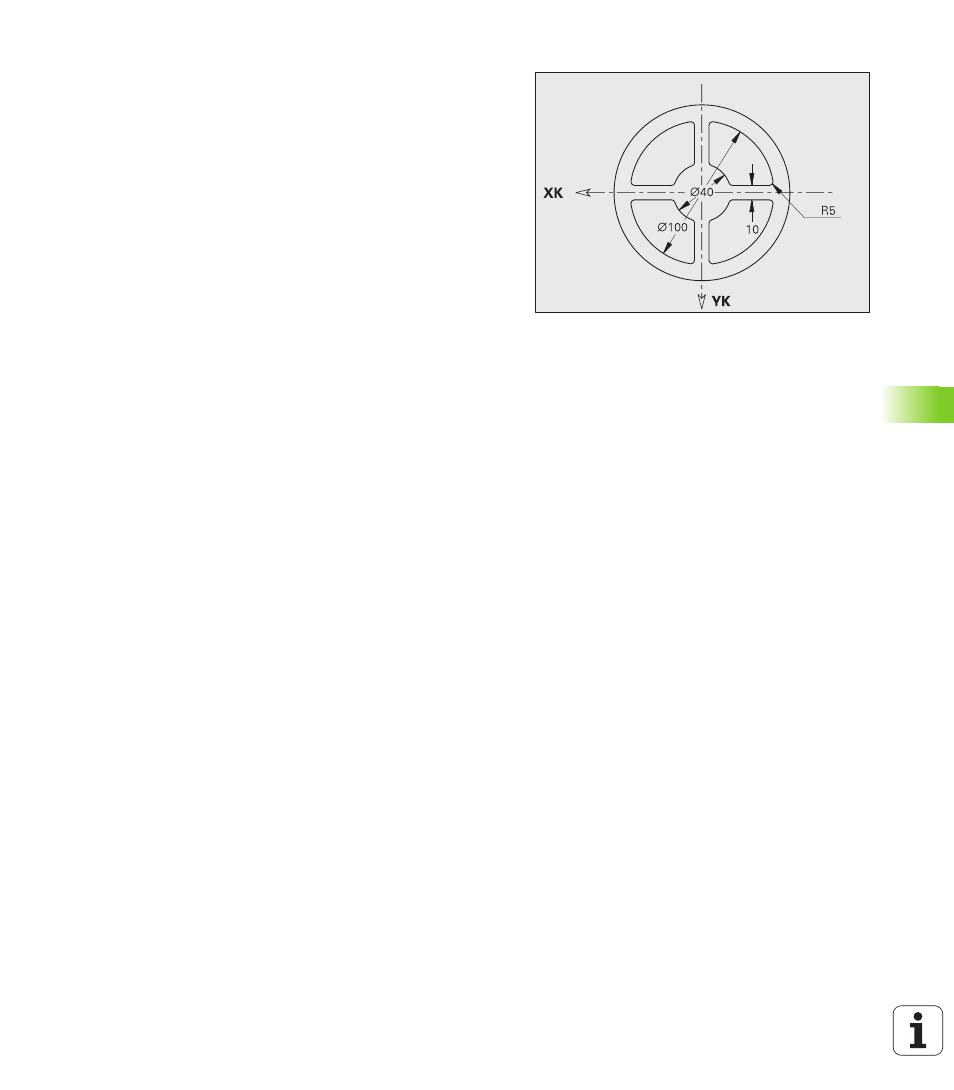

образцовой обработке. Исходя из чертежа производства
представляются отдельные рабочие шаги для изготовления ICP-
контура и для включения контура в ICP-циклы.
К концу обработки находятся в распоряжении описание контура
ICP и программа циклов.
Обработка осуществляется с помощью «ICP-контур образец
кругово аксиально».
Используемый инструмент
Фреза:
Позиция T40
WO = 8 ориентация инструмента
I = 8 диаметр фрезы
K = 4 количество зубов
TF = 0,025 подача на один зуб
Рабочий процесс
принимается условие:
– обработка точением заключена
– размеры инструменты установлены
переход на «Режим приучения»
Ввод циклов позиционирования для смены инструмента
Вызвать «контур ICP аксиально»
Включить дополнительно «образец кругово»
Создать контур ICP
Включить контур ICP в цикл фрезерования – черновая
обработка
Создать цикл фрезерования – чистовая обработка
Включить контур ICP в цикл фрезерования – чистовая
обработка
Определение контура ICP в случае шаблонов
В этом примере программируется первый контур фрезерования,
как это указано на рабочем чертеже. Поэтому начало системы
коодинат действует как опорная точка в определении позиции
шаблона.
Альтернативно можете простановить размеры контура
фрезерования «в начале системы координат» и определить
положение контуров фрезерования на позициях шаблона.
