4.5
Цик
л
ы
прорезки
Врезание внутри

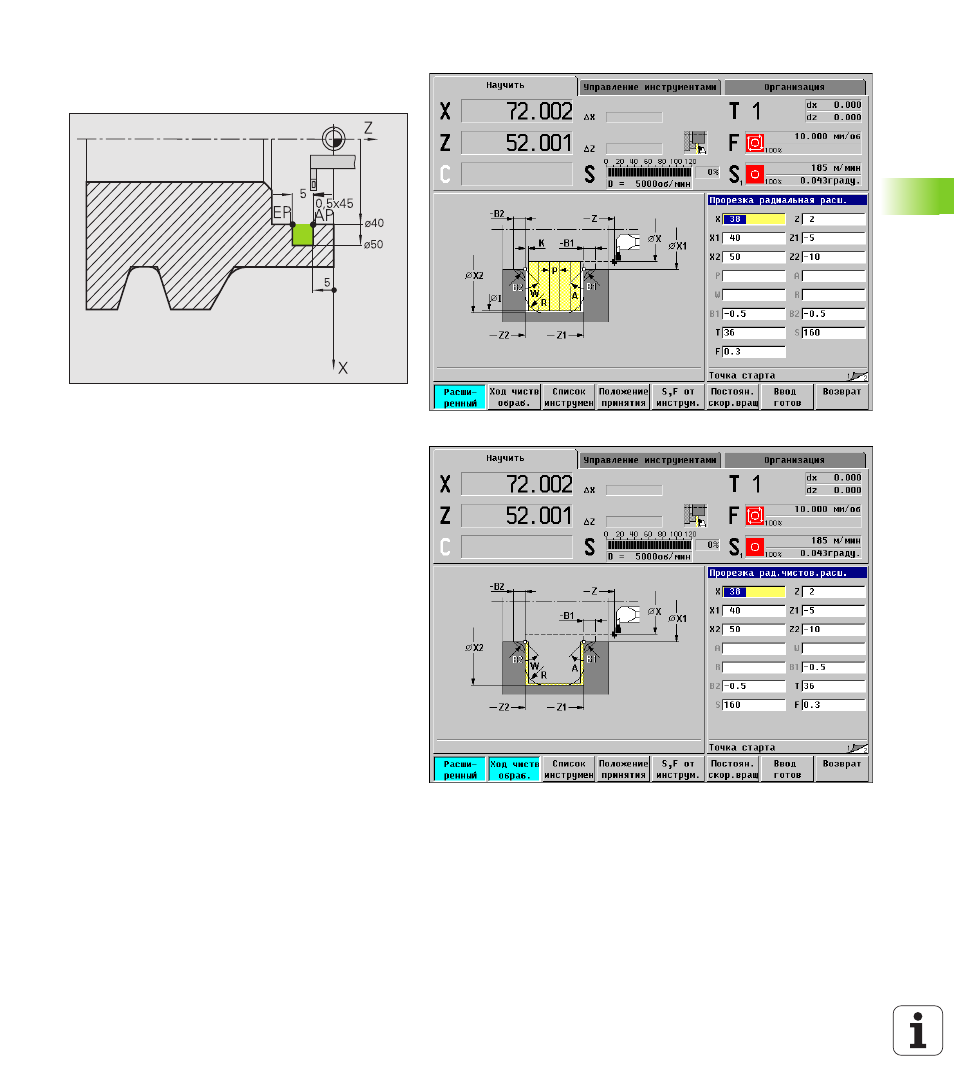

Обработка выполняется с «врезание радиально –
расширенное» при учете припусков (смотри
рисунок справа вверху). Следующий шаг это
чистовая обработка данного сегмента контура с
«врезание радиально чистовой проход –
расширенное» (рисунок справа внизу).
Так как «ширина прореза P» не вводится,
MANUALplus прорезывает с 80% ширины
прорезания инструмента.
«Расширенный режим» производит фаски в
начале контура/в конце контура.
Обратите внимание на параметры «начальная
точка контура X1, Z1» и «конечная точка контура
X2, Z2». Они являются решающими для
направления резания и подвода – здесь
внутренная обработка и подвод «в направлении -
Z».
Данные инструментов
Токарные инструменты (для внутренней
обработки)
WO = 7 – ориентация инструмента
K = 2 - ширина режущей кромки (2 мм)
