1 Введение и основы
1.3
Стр
укт
ур
а
MANUALplus

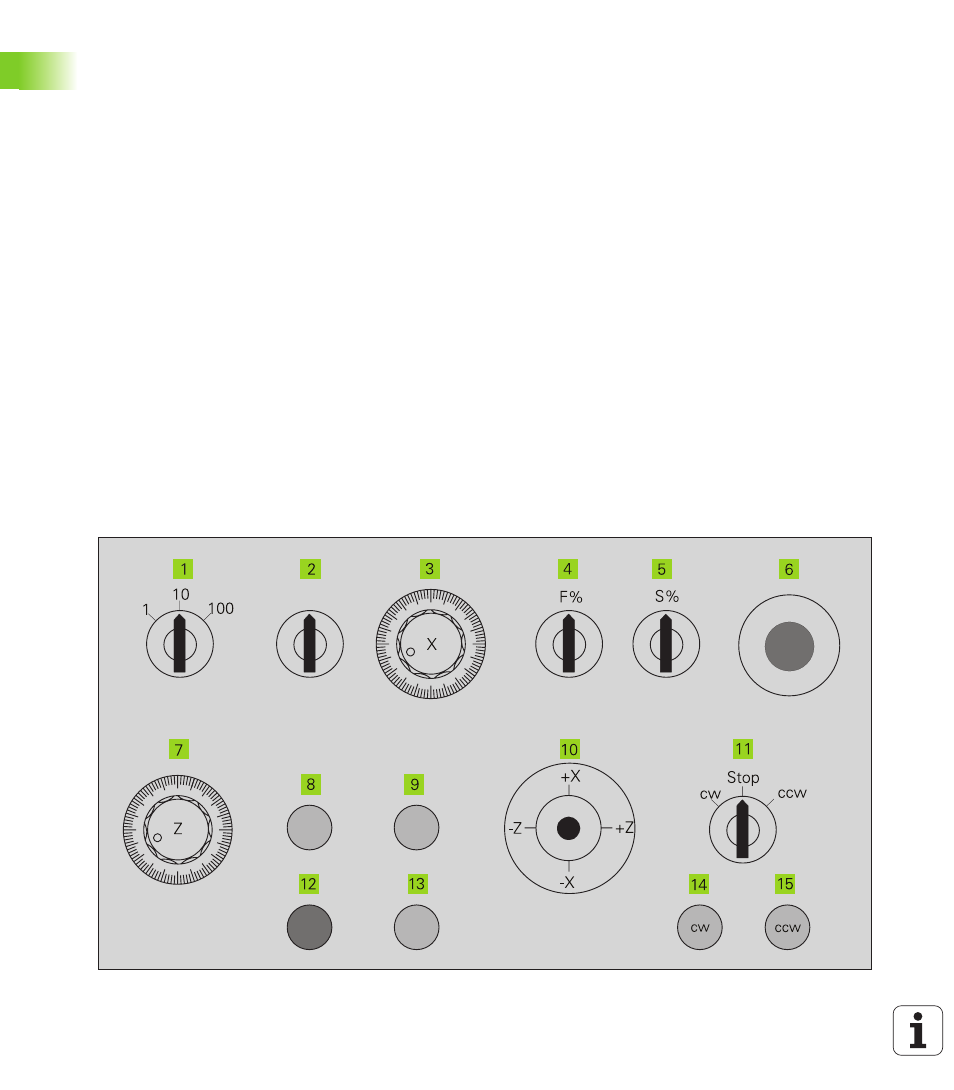

Пульт управления станка
Пульт управления станка приспособливается
производителем станков к данному токарному станку.
Поэтому модель, имеющаяся на станке, различается от
здесь указанной. Дополнительную информацию можно
найти в документации станка.
Элементы обслуживания:
1 Разрешение маховичка
установливает разрешиающую способность
маховичка на 1/10 мм, 1/100 мм или 1/1000 мм на
штрих деления – на другое определенное
производителем станков разрешение.
2 Суперпозиция маховичка в случае циклов
резьбонарезания
переключает маховичок на «наложение при циклах
резьбонарезания»
3 X-маховичок
для позиционирования поперечного суппорта
(поперечно = X-направление)
4 Коррекция подачи
влияет на программированную подачу (Feed-Override)
5 Коррекция скорости вращения
влияет на заданную скорость вращения (Speed-
Override)
6 NOTAUS-выключатель (аварийный)
7 Z-маховичок
для позиционирования продольной каретки
(продольно= Z-направление)
8 Смена инструмента
Потверждение смены инструмента
9 СОЖ вкл/выкл
переключает снабжение СОЖ
10 крестовая ручка
прямолинейное перемещение суппорта с скоростью
подачи или на ускоренном ходе, переключатель для
включения ускоренного хода интегрирован
11 Переключатель шпинделя
переключает шпиндель на правое вращение (CW),
левое вращение (CCW) или стоп шпинделя (M05)
12 Стоп цикла
остановливает перемещение и отработку цикла
(шпиндель работает дальше)
13 Старт цикла
запускает циклы, программы циклов или программы
ЧУ
14 Нажатие клавиши шпиндля CW
поворочивает шпиндель медленно направо (CW)
15 Нажатие клавиши шпиндля CCW
поворочивает шпиндель медленно налево (CCW)
