HEIDENHAIN MANUALplus 4110
421
7.4
Данные
инстр
умент
ов
Прорезные и прорезные токарные
инструменты
«Прорезные инструменты» избрать
Параметры инструментов
X наладочный размер в X
Z наладочный размер в Z
R радиус режущей кромки

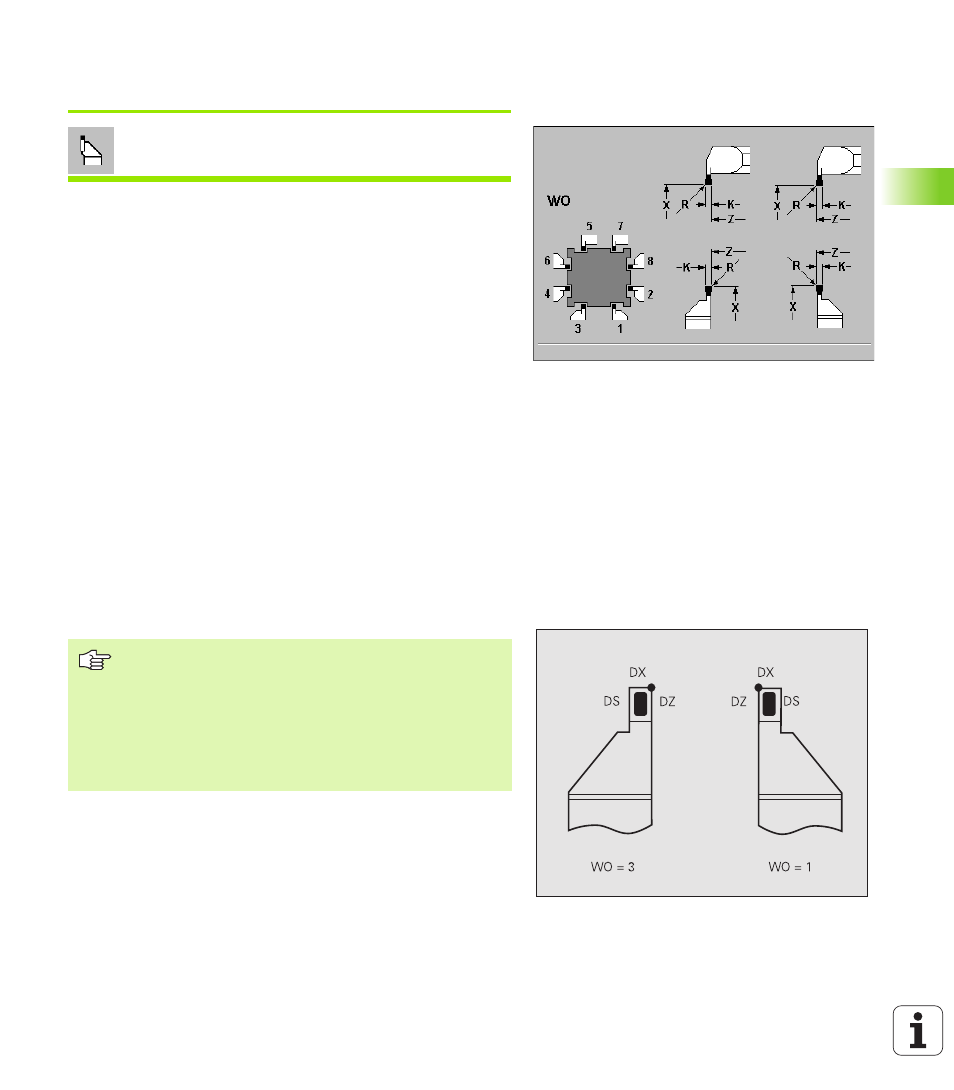

WO ориентация инструмента показатель смотри
вспомогательный рисунок
K ширина режущей кромки
DX коррекция износа в X: Диапазон: –100mm < DX < 100mm
DZ коррекция износа в Z: Диапазон: –100mm < DZ < 100mm
DS спецкоррекция: Диапазон: –100mm < DS < 100mm
Q текст инструмента: Эталон к тексту инструмента
MD направление вращения – default: не задано
3: M3
4: M4
TS скорость резания/число оборотов: умолчание: не указано
TF подача – default: не указано
PT стойкость – умолчание: не указано
RT: Поле индикации остаточная стойкость
PZ количество штук – default: не указано
RZ: Поле индикации остаточное количество штук
Положение опорной точки определяете в случае
прорезных инструментов с помощью «ориентации
инструмента WO».
С «DX, DZ» компенсируется износ прилегающих к
опорной точке боков кромки. „DS» компенсирует
износ третьего бока кромки (смотри рисунок справа).
«Ширина кромки K» используется, если в цикле
прорезания не указан соответствующий параметр.
