9.3 ICP-пример «матрица»

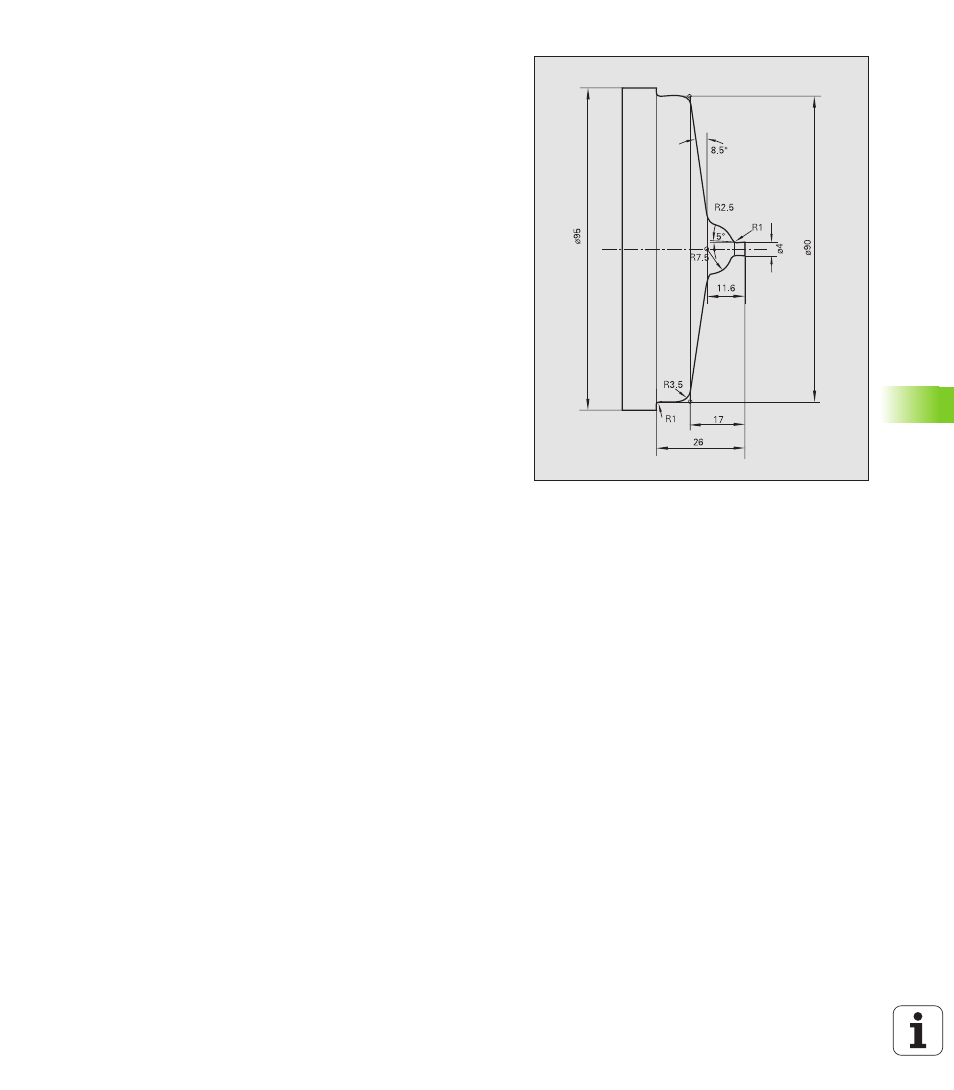

Пример объясняет изготовление матрицы с помощью ICP-
программирования. Исходя из чертежа производства
представляются отдельные рабочие шаги для изготовления ICP-
контура и для включения контура в ICP-циклы.
К концу обработки находятся в распоряжении описание контура
ICP и программа циклов.
Обработка осуществляется с помощью поперечных циклов ICP.
Используемые инструменты
„ Инструмент для черновой обработки:
„ Позиция T1
„ WO = 1 ориентация инструмента
„ A = 93° угол в плане
„ B = 55° угол при вершине
„ R = 0,8 радиус инструмента
„ Инструмент для чистовой обработки:
„ Позиция T2
„ WO = 1 ориентация инструмента
„ A = 93° угол в плане
„ B = 55° угол при вершине
„ R = 0,5 радиус инструмента
Рабочий процесс
 Зажим обрабатываемой детали (диаметр 95 мм, длина 100 мм)
 Наладка станка
–определение нулевой точки загатовки
–установить размеры инструмента
 переход на «Режим приучения»
 Ввод циклов позиционирования для смены инструмента
 Создать контур ICP
 Включить контур ICP в цикл черновой и чистовой обработки
