ICP-изображение контура изменить
MANUALplus так выбирает диапазон изображения,
что индицируются все пути перемещения.
С «страница вперед/страница назад»
увеличиваете/уменьшаете изображение,
«клавишами курсора» смещаете отрезок
изображения. Эти функции в расположении, если
контур указывается но не обрабатывается.
Если хотите точно выбрать и указать желаемый
сегмент иображения, то поступайте следующим
образом:

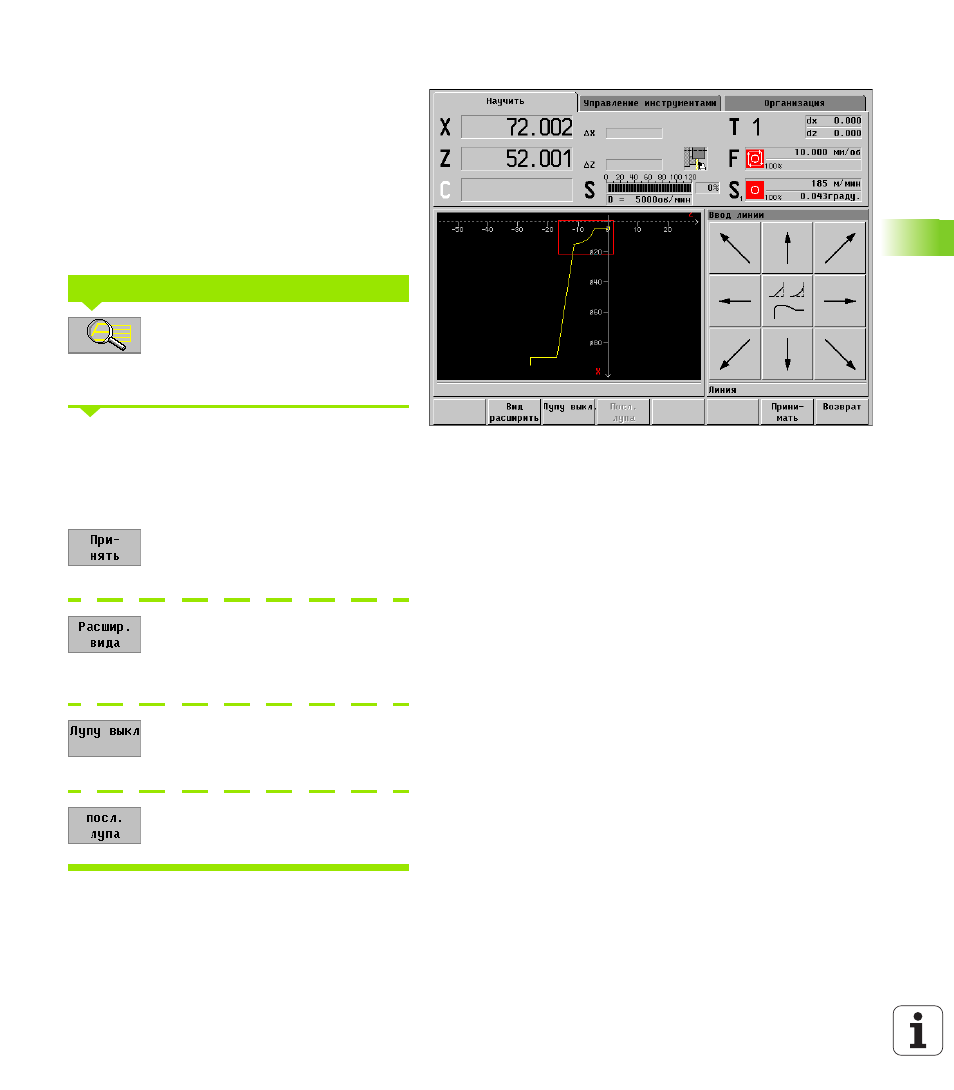

Лупа нажать - появляется
«красный прямоугольник» для
выбора желаемого отрезка
изображения.
«красный прямоугольник»
- переместить: клавиши курсора
- увеличить: «страница назад»
- уменьшить: «страница вперед»
настроенный «красный
прямоугольник» указан в виде
изображения
Из-за уменьшения контура
изображается сегмент побольше
(пример: части заготовки не
индицируются в окне графики)
Все до этого определяемые
элементы контура изображаются с
максимальной величиной
Возврат к последней настройке
лупы
ВЫЗВАТЬ «ЛУПУ» И НАСТРОИТЬ
