Канавка аксиально, 8 цик л ы фрез еров ания – Инструкция по эксплуатации HEIDENHAIN MANUALplus 4110
Страница 203
HEIDENHAIN MANUALplus 4110
203
4.8
Цик
л
ы
фрез
еров
ания
Канавка аксиально
Выбрать «фрезерование»
Выбрать «канавка аксиально»
Цикл производит канавку на торцевой поверхности. Ширина
канавки соответствует диаметру фрезы.
Параметры цикла
Точка старта X, Z
C угол шпинделя (C-позиция оси) – default: актуальный угол
шпинделя
C1 угол, целевая точка канавки – default: угол шпинделя С
X1 целевая точка канавки в X (размер диаметра)
Z1 верхняя грань фрезервания – default: точка старта Z
Z2 дно фрезерования
L длина канавки
A угол к оси X – default: 0
P глубина врезания – default: общая глубина одним подводом
FZ подача врезания – default: активная подача
T номер инструмента
S скорость вращения/скорость резания
F вращательная подача

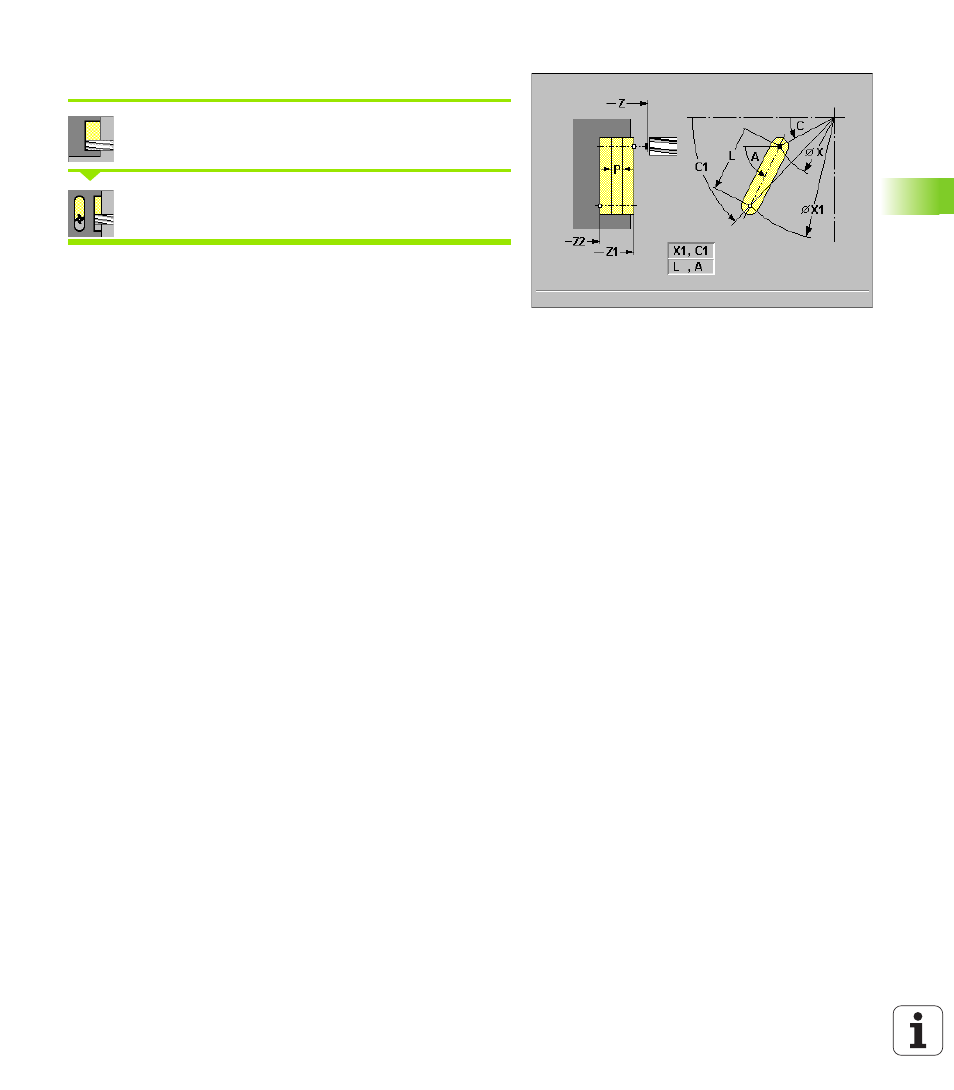

Комбинации параметров для позиции и положения канавки:
смотри вспомогательный рисунок
Отработка цикла
1 включает ось C и позиционирует на ускоренном ходе на «угол
шпинделя C» (только в режиме «обучения»)
2 рассчитывает распределение проходов
3 наезжает на безопасное расстояние
4 перемещается с подачей «FZ»
5 фрезерует до «конечной точки канавки»
6 перемещается с подачей «FZ»
7 фрезерует до «начальной точки канавки»
8 повторяет 4...7, пока не будет достигнута глубина
фрезерования
9 позиционирует на «начальную точку Z» и выключает ось C
