8 цик л ы фрез еров ания – Инструкция по эксплуатации HEIDENHAIN MANUALplus 4110
Страница 205
HEIDENHAIN MANUALplus 4110
205
4.8
Цик
л
ы
фрез
еров
ания

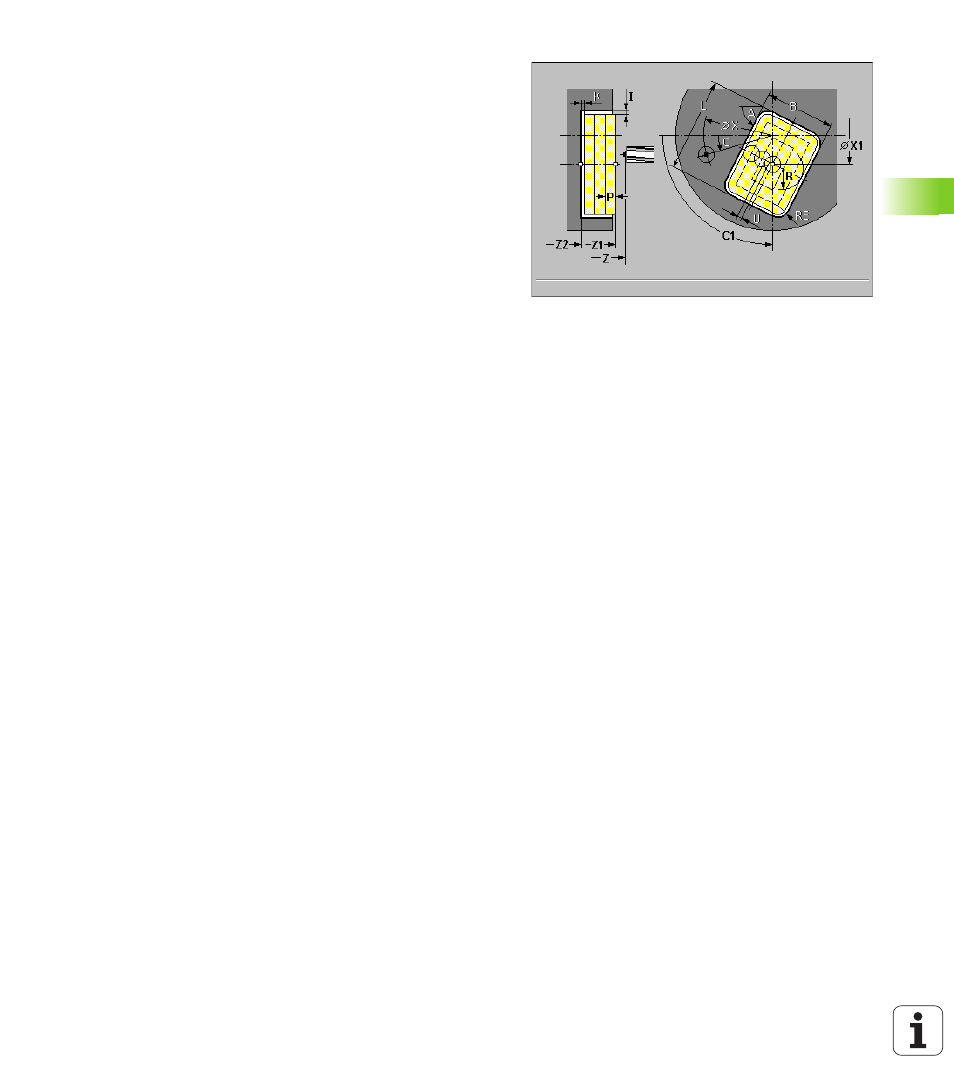

Параметр цикла (первое окно ввода)
Точка старта X, Z
C угол шпинделя (C-позиция оси) – default: актуальный угол
шпинделя
C1 угол центра фигуры – default: угол шпинделя C
X1 диаметр центр фигуры
Z1 верхняя грань фрезервания – default: точка старта Z
Z2 дно фрезерования
L длина прямоугольника
Прямоугольник: длина прямоугольника
Квадрат, многоугольник: длина грани
Окружность: нет ввода
B ширина прямоугольника
Прямоугольник: ширина прямоугольника
Квадрат: L=B
Многоугольник, окружность: нет ввода
RE радиус закругления – default: 0
Прямоугольник, квадрат, многоугольник: радиус закругления
Окружность: радиус окружности
A угол к оси X – default: 0
Прямоугольник, квадрат, многоугольник: положение фигуры
Окружность: нет ввода
Q количество грани – default: 0
Q=0: окружность
Q=4: прямоугольник, квадрат
Q=3: треугольник
Q>4: многоугольник
T номер инструмента
S скорость вращения/скорость резания
F вращательная подача
