HEIDENHAIN MANUALplus 4110
515
9.5 ICP-
пример
«
фрез
еров
ание
»

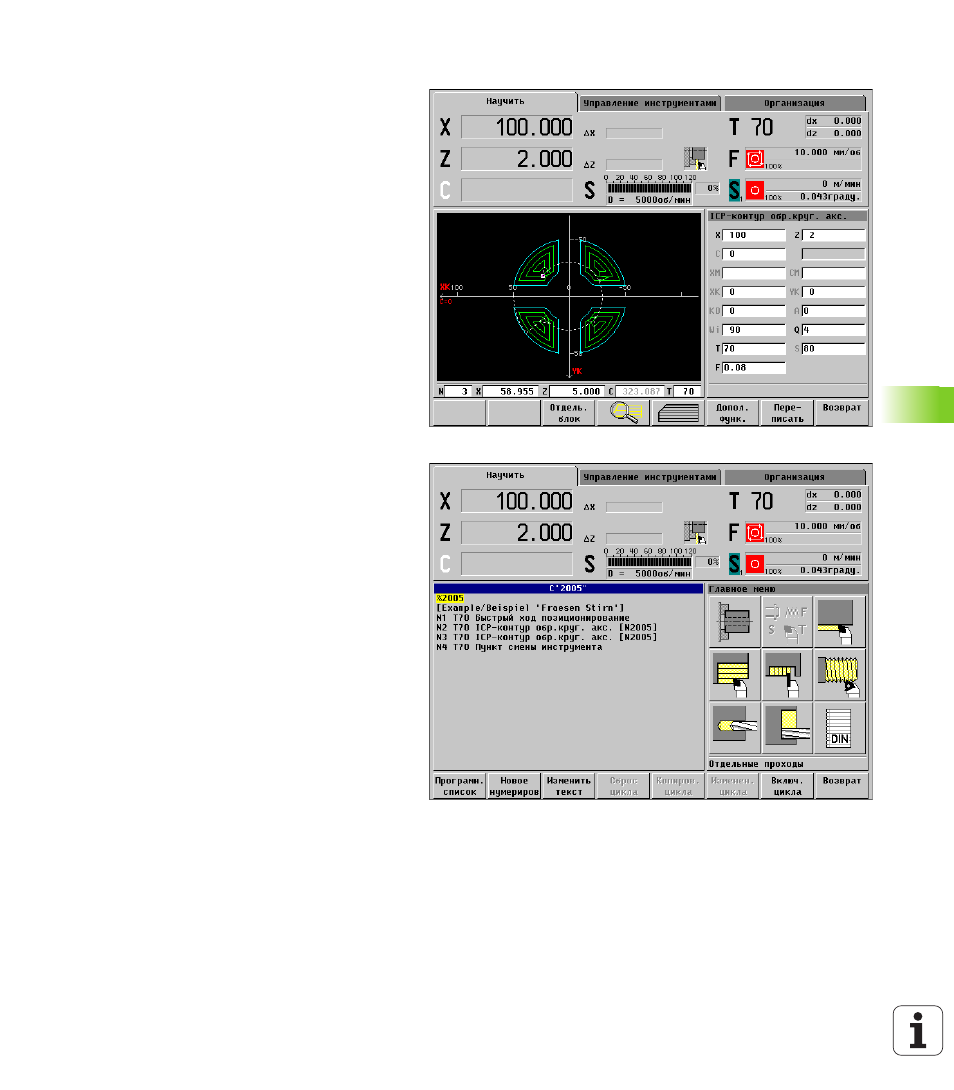

Проверка ICP-фрезерования (чистовая
обработка)
Процесс фрезерования ICP (чистовой обработки)
проверяется с помощью «графической
симуляции» (Softkey Графика).
Затем цикл переписывается с помощью
Записать в память или Перезапись в
программу циклов.
Программа циклов ICP-пример
«фрезерование»
Созданная программа циклов содержит кроме
циклов ICP также циклы позиционирования для
смены инструмента (смотри рисунок справа).
Задачи циклов:
N2: Фрезерование карманов – черновая
обработка
N3: Фрезерование карманов – чистовая
обработка
N4: Позиционирование для вынятия загатовки
