270
5 Программирование ICP
5.6 ICP-
эл
ем
е
н
ты
ко
н
тур
а
то
р
ц
е
в
ая
пов
ер
хно
сть

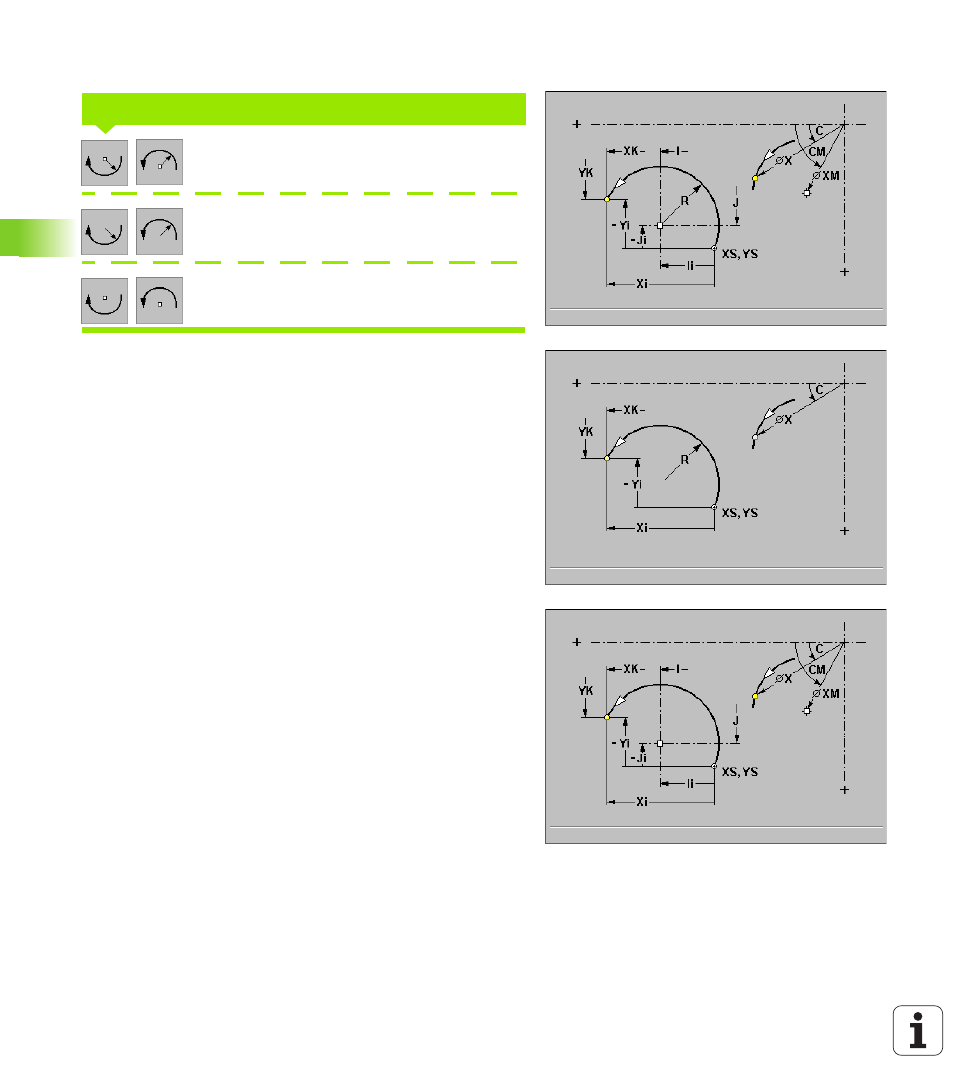

Ввод дуги торцевая поверхность
Дуга с центром и радиусом
Дуга с радиусом
Дуга с центром
Оператор назначает размеры дуги и определяет переход к
слудующему элементу контура.
Параметры (в случае «дуги с радиусом» центр не запрашивается
- в случае «дуги с центром» не запрашивается радиус)
XS, YS точка старта (прямоугольные координаты)
XD, CS точка старта (полярные координаты)
XK, YK конечная точка (прямоугольные координаты)
X, C конечная точка (полярные координаты)
I, J центр (прямоугольные координаты)
XM, CM центр (полярные координаты)
R радиус
F спецподача
ВВОД ДУГИ
