Цик
л
ы
фрез
еров
ания

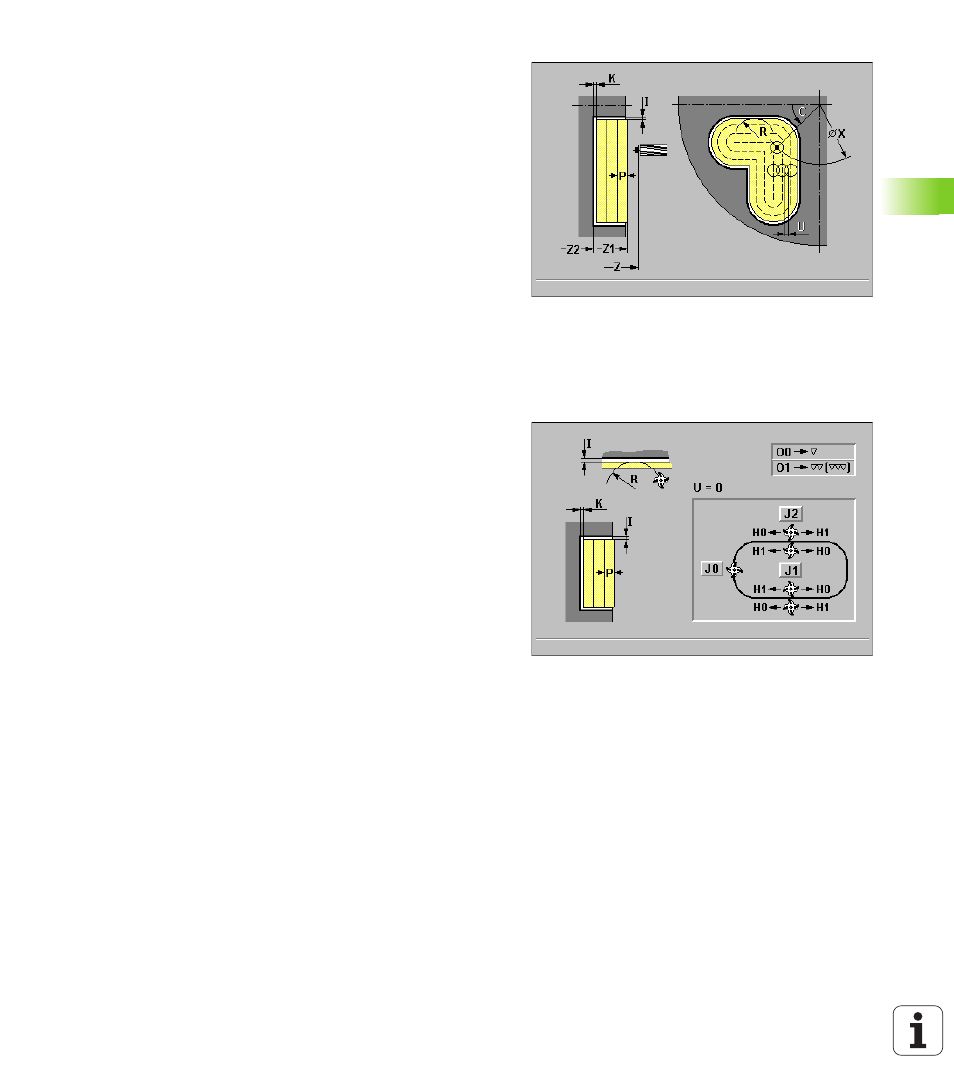

Параметр цикла (первое окно ввода)
 Точка старта X, Z
 C угол шпинделя (C-позиция оси) – default: актуальный угол
шпинделя
 C1 угол центра фигуры – default: угол шпинделя C
 Z1 верхняя грань фрезервания – default: точка старта Z
 Z2 дно фрезерования
 P глубина врезания – default: общая глубина одним подводом
 U коэфицент перекрытия
„ нет ввода: фрезерование контура
„ U>0: фрезерование карманов – (минимальное ) перекрытие
траекторий фрезерования = U*диаметр фрезы
 I припуск параллельно к контуру
 K припуск в направлении подвода
 T номер инструмента
 S скорость вращения/скорость резания
 F вращательная подача
Параметр цикла (второе окно ввода)
 N ICP-номер контура
 FZ подача врезания – default: активная подача
 E редуцированная подача для круговых элементов – default:
активная подача
 H направление фрезерования – default: 0
„ H=0: встречное
„ H=1: попутное
 J фрезерование контура (default: 0) в зависимости от „U“
действует:
„ Фрезерование карманов и J=0: на контуре
„ Фрезерование карманов и J=1: внутри
„ Фрезерование карманов и J=2: наружие
„ Фрезерование контура и J=0: из внутри на наружие
„ Фрезерование контура и J=1: из наружия во внутрь
 O черновая/чистовая обработка: проход фрезерования
(только при фрезеровании карманов) – default: 0
„ O=0: черновая обработка
„ O=1: чистовая обработка
