96
4 Программирование циклов
4.3
Цик
л
ы
от
д
ел
ь
н
ы
х
про
хо
д
ов

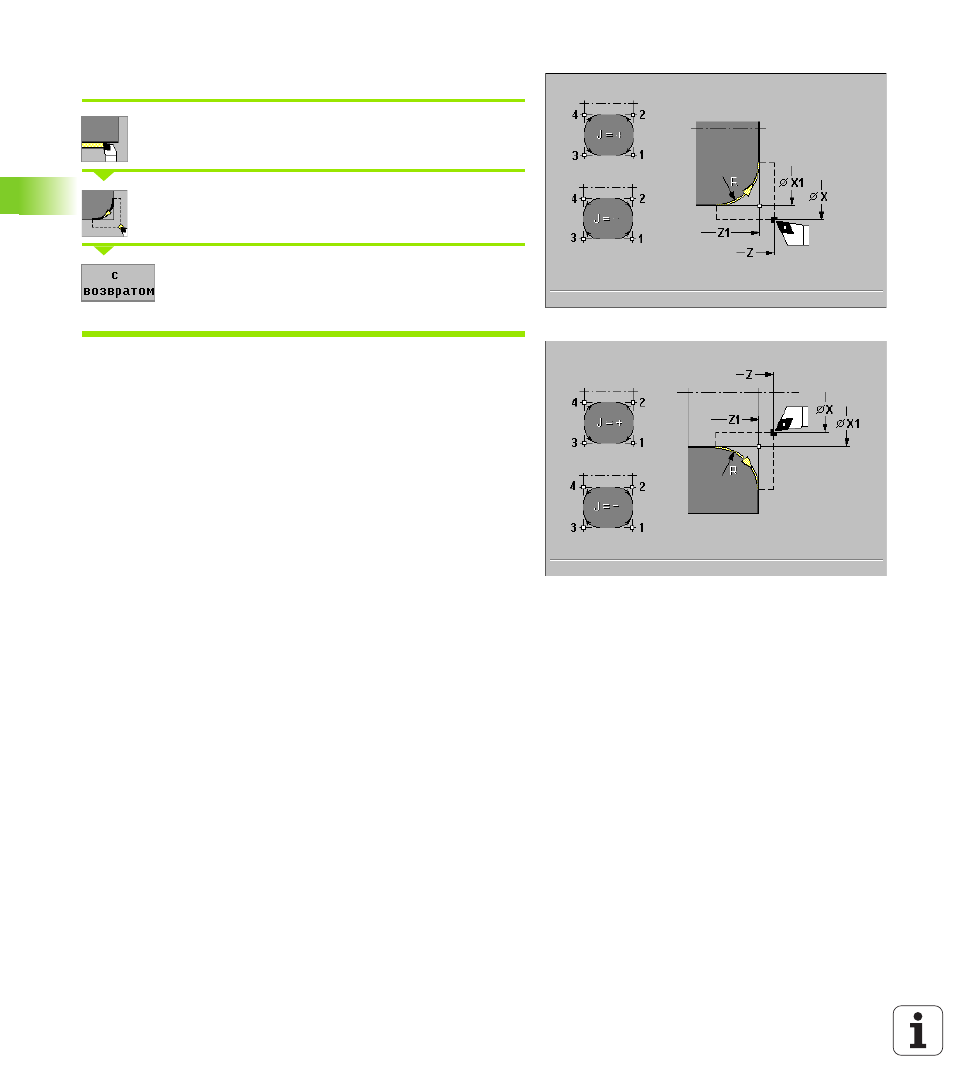

Закругление
Выбор «отдельных проходов»
Выбрать «закругление»
Softkey с возвратом:
Выкл: инструмент остановливается в конце цикла
Вкл: инструмент возвращается к точке старта
Закругление
Цикл изготовляет замеренное относительно к углу контура
закругление. Инструмент остановливается в конце цикла.
Контур закругление («с возвратом»)
Инструмент подводится, выполняет замеренное относительно к
углу контура закругление и возвращается в конце цикла к точке
старта. Коррекция радиуса режущей кромки учитывается (рисунки
справа).
Параметры цикла
Точка старта X, Z
X1, Z1 угловая точка контура
R закругление: радиус закругления
I, K ширина фаски (в X, Z)
J положение элементов (смотри вспомогательный рисунок) –
default: 1
Положение относительно к «X1, Z1»
Знак числа определяет направление резания
T номер инструмента
S скорость вращения/скорость резания
F вращательная подача
Отработка цикла при «с возвратом»
1 рассчитывает «начальную точку и конечную точку
закругления»
2 перемещается параллельно к оси от «X, Z» к «начальной точке
закругления»
3 перемещается кругово с подачей к «конечной точке
закругления»
4 поднимается и возвращается параллельно к оси на точку
старта
