HEIDENHAIN MANUALplus 4110
513
9.5 ICP-
пример
«
фрез
еров
ание
»
Закругление углов
Ввод закругления осуществляется через
«суперпозицию». Выбираете угол (Угол вперед/
Угол назад). Потом определяете «радиус
закругления B». MANUALplus включает
закругление в существующий контур ICP и рисует
«уточненный» контур.
MANUALplus предлогает следующий угол контура
для выбора. В этом примере все имеющиеся углы
закругляются.

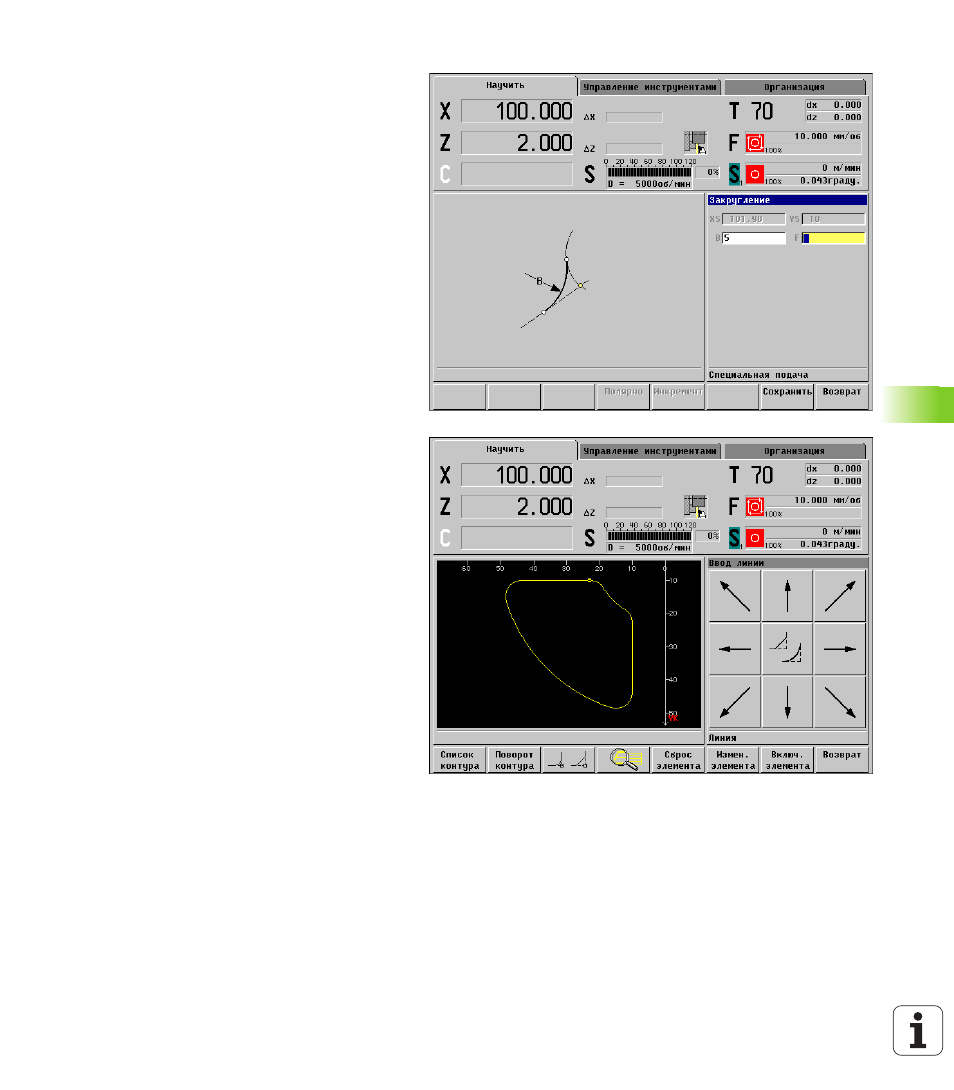

Контур ICP полностью введен (рисунок справа
внизу). Возврат заключает программирование
ICP и Ввод окончен цикл ICP.
