Врезание продольно/поперечно -
расширенное
Выбрать «циклы резания продольно/поперечно»

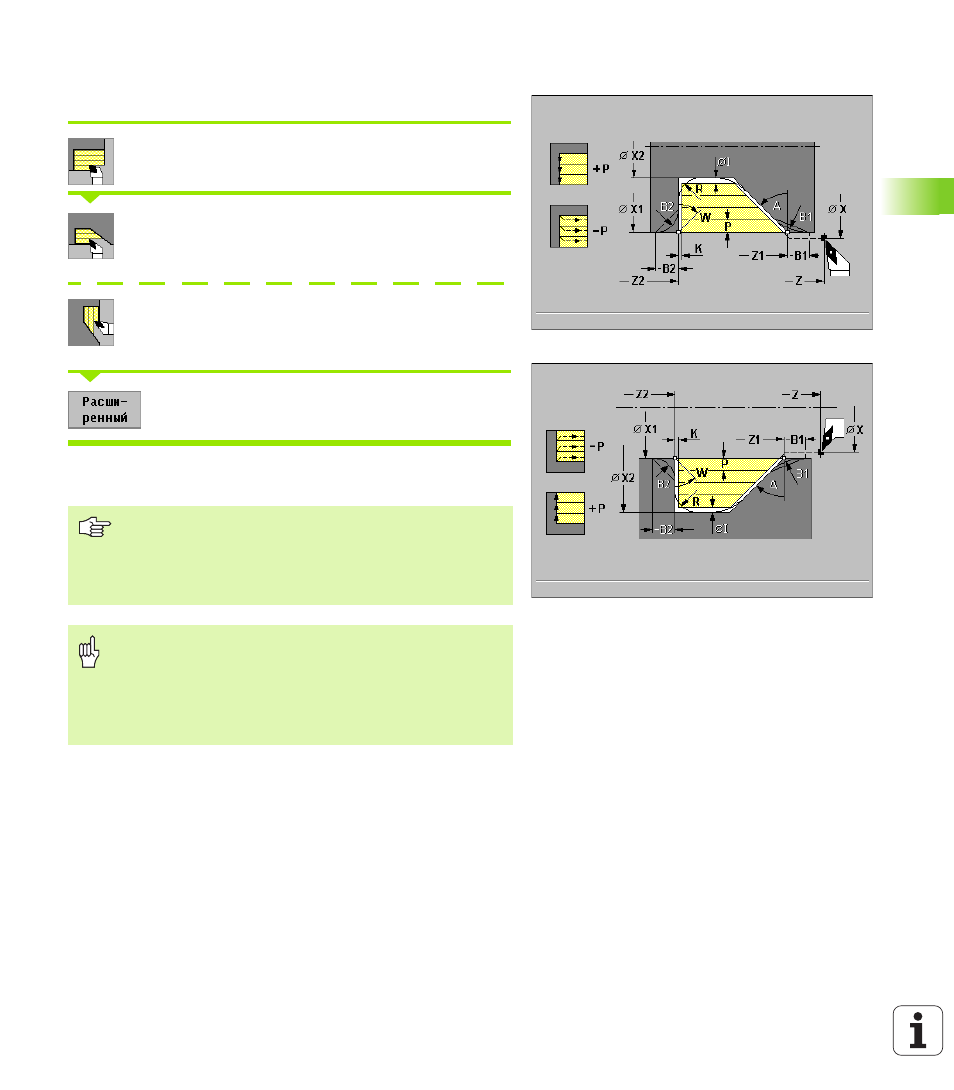

Выбрать «погружение продольно» рисунки
справа)
Выбрать «погружение поперечно» (рисунки на
следующей странице)
Расширенный подключить
Цикл выполняет черновую обработку описанного с помощью «X1,
Z1», «X2, Z2» и «угла погружения A» участка с учетом припусков.
Параметры цикла
Точка старта X, Z
X1, Z1 начальная точка контура
X2, Z2 конечная точка контура
P глубина врезания: максимальная глубина врезания
P>0: снимает стружку вдоль контура
P<0: поднимается в 45° на "безопасное расстояние"
A угол погружения (default: 0°): диапазон: 0° <= A < 90°
W конечный угол: диапазон: 0° <= W < 90°
R закругление
Чем больше наклон погружения инструмента, тем
больше редуцирование подачи (максимально 50%).
Учтите простановку размеров торцовых
инструментов (смотри “Торцовые инструменты” на
Внимание Опасность столковения !
Если угол в плане и угол при вершине инструмента не
определены, то погружается под углом погружения.
Если эти углы определены, то инструмент погружается
под максимально возможным углом погружения.
Остаточный материал остается.
