Калибровка резьбы (продольно)
Выбрать «нарезание резьбы»
Выбрать «цикл резьбонарезания»
Калибровка резьбы подключить
Softkey Внутренная резьба
Вкл: внутренная резьба
Выкл: наружная резьба

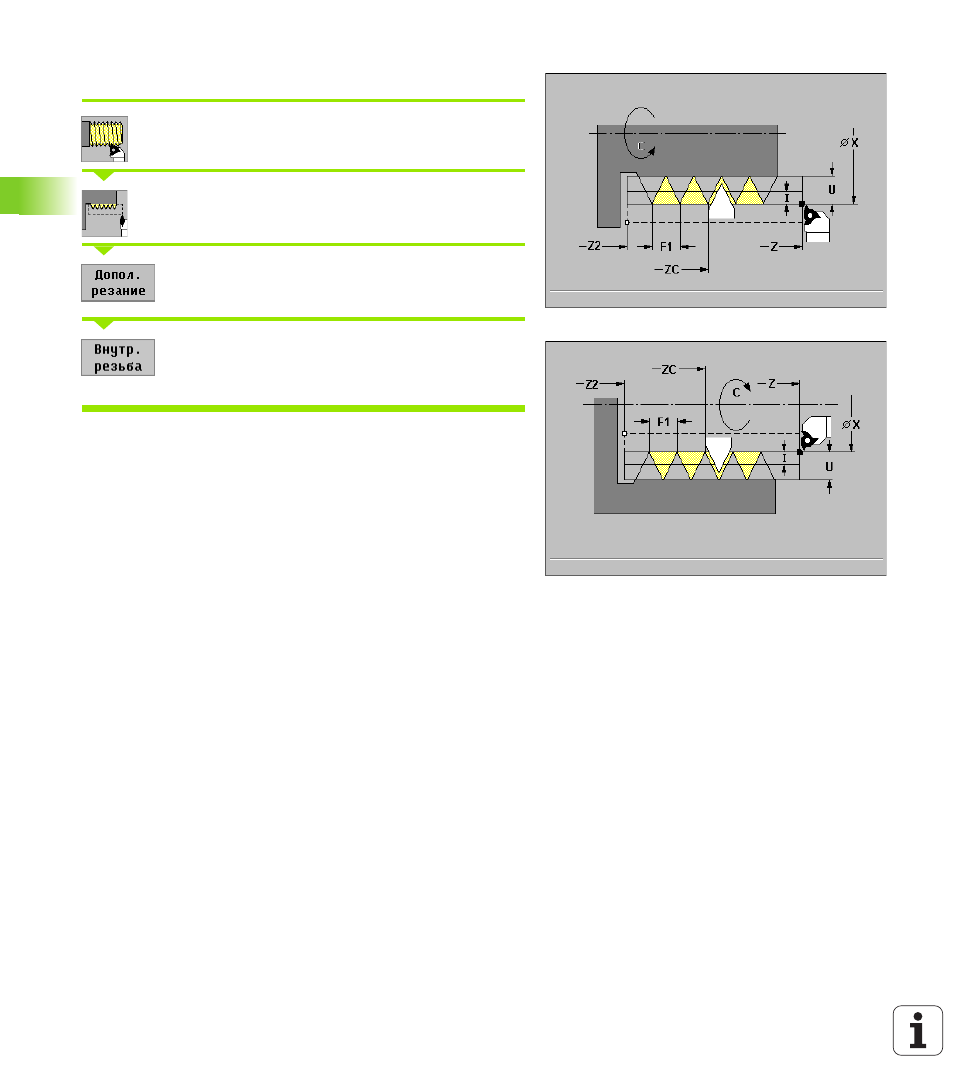

Цикл калибрирует одноходовую резьбу. Так как загатовка уже
освобождена, MANUALplus вынуждено знать точное положение
резьбы. Для этого установите вершину лезвия
резьбонарезательного инструмента по середине хода резьбы и
перепишите эти позиции в параметры «C» и «ZC» (Softkey
переписание позиции). Цикл рассчитывает из этих значений
угол шпинделя в «точке старта Z».
Параметры цикла
Z2 конечная точка резьбы
C измеренный угол
ZC измеренная позиция
F1 шаг резьбы (= подача)
U глубина резьбы
нет ввода: рассчитывается
Наружная резьба: U=0.6134*F1
Внутренная резьба: U=–0.5413*F1
I 1. глубина прохода
I<U: первый проход с „I“ – каждый следующий проход:
уменьшение глубины прохода
I=U: один проход
нет ввода: рассчитывается из U и F1
