9 Примеры
9.3 ICP-
пример
«
ма
тр
и
ц
а
»
ICP-обработка резанием поперечно
Принимается, что станок настроен и находится в
режиме «Приучения».
В цикле обработки резанием ICP наступет запись
глубины подачи и припусков для черновой

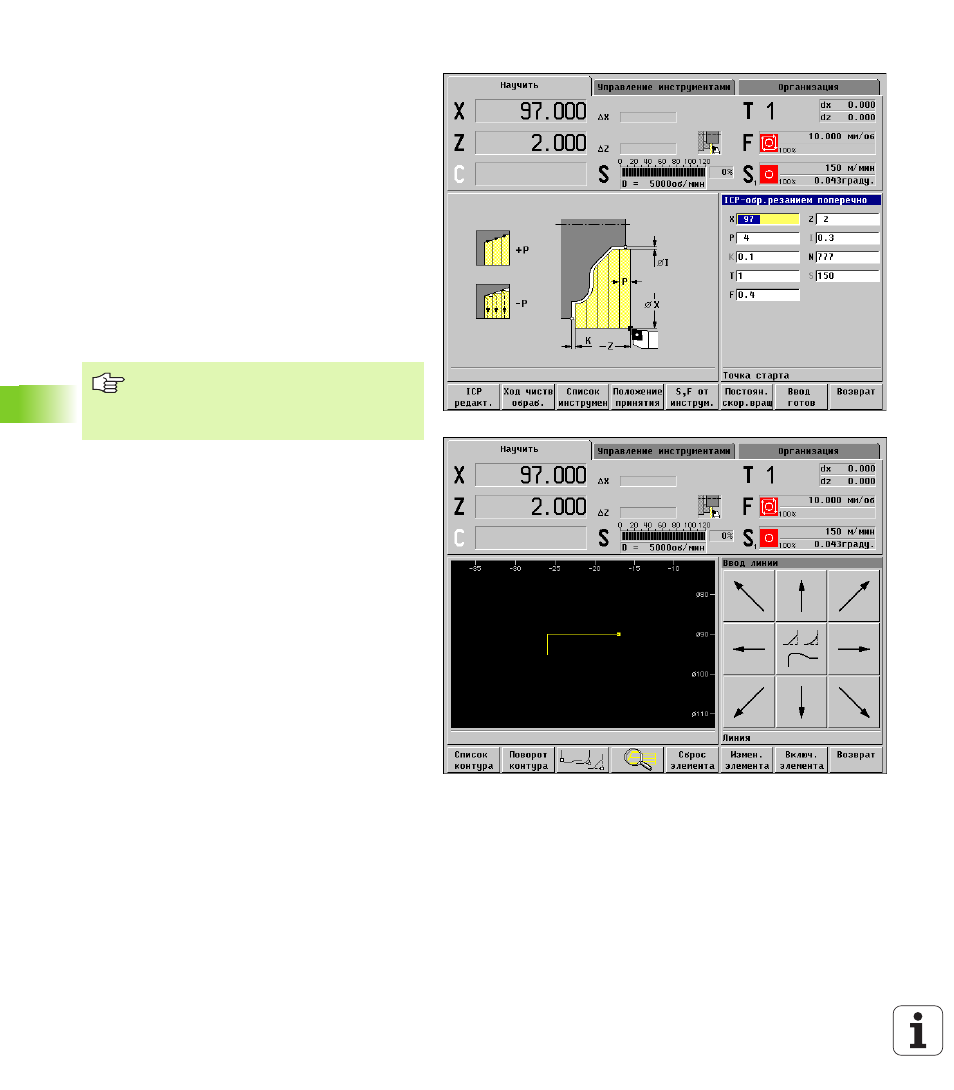

обработки. Номер ICP-контура вводится перед
вызовом ICP-редактора (рисунок справа вверху).
С помощью ICP Edit переходим к ICP-
программирвоании. В первом примере два первых
элемента контура из «ICP-примерная матрица»
(номер контура 777) уже введены.
Сначала вводится «грубый контур». Потом с
помощью «суперпозиции» определяется
закругления.
Включить элемент переключает на режим
ввода ICP-редактора (рисунок справа внизу).
Так как MANUALplus выводит
направление резания из направления
контура, то контур ICP описывается «в
отрицательном направлении Z».
