2 Подсказки к управлению
2.1 MANUALp
lus
диспл

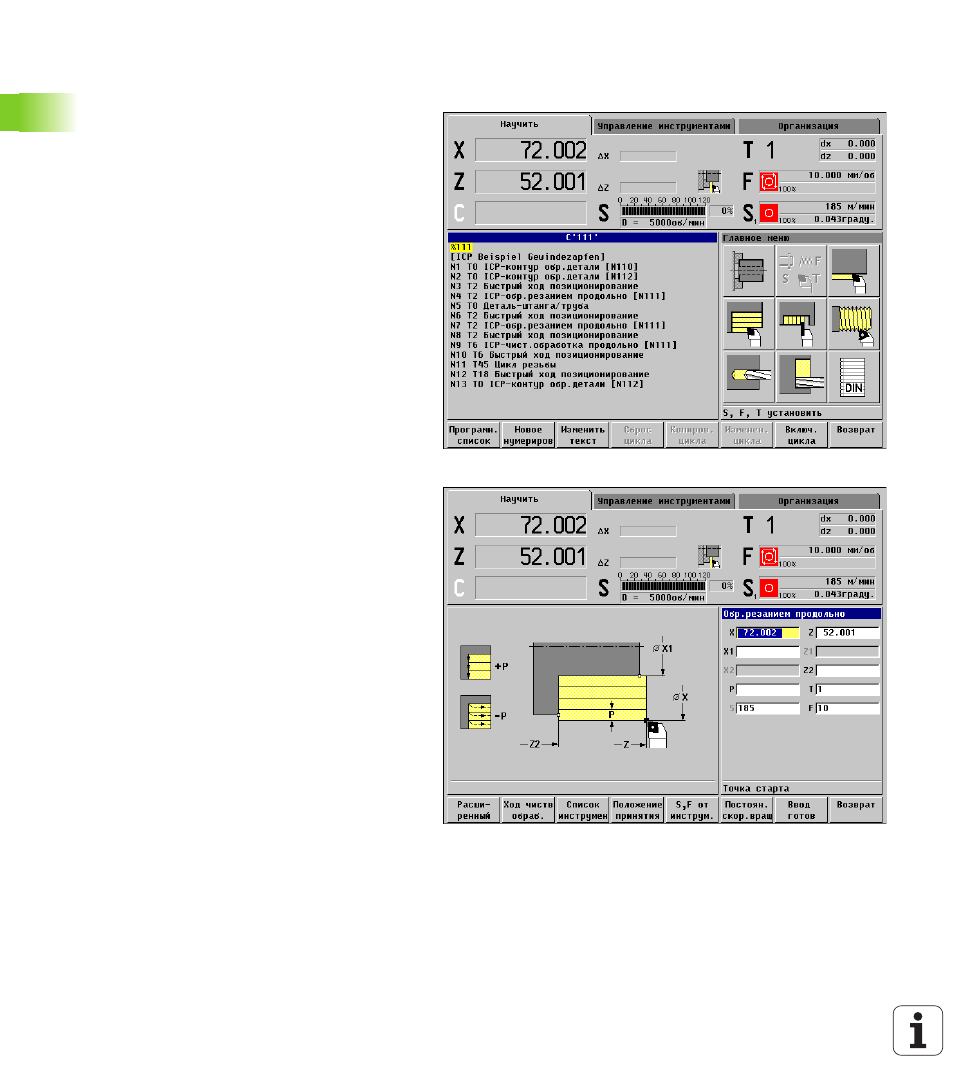

ей 2.1 MANUALplus дисплей
MANUALplus представляет требуемые для
индикации сведения в окнах. Некоторые окна
появляются только при необходимости, на пример
во время ввода данных.
Кроме того находятся на экране дисплея строка
режимов работы и индикация
программируемых клавишей. Поля индикации
программируемых клавишей соответствуют с
установленными внизу дисплея Softkeys.
Используемые окна
Индикация станка
Индикация положения, индикция данных станка,
статус оборудвания, итд.
Окна списков и программ
Индикация списков программ, инструментов,
параметров итд. Оператор «навигирует» в
списке с помощью клавишей курсора и выбирает
требуемые для обработки элементы списка.
Окно меню
Индикация символов меню. Это окно находится
на дисплее только в период меню.
Окно ввода
Для ввода параметров цикла, ICP-элемента,
команды DIN итд. Можете вводить данные,
просмотривать существующие данные, стирать
данные и их изменять. Это окно используется
также для высвечивания данных.
Вспомогательное изображение
Вспомогательное изображение объясняет ввод
данных (параметры цикла, данные инструмента,
итд.). С помощью клавиши с кольцом
переходите между вспомогательными
изображениями для наружной или внутренней
обработки.
Окно симуляции
Путем графического изображения отрезков
контура и симуляции перемещений инструмента
проверяете циклы, программы циклов и
программы DIN.
ICP-изображение контура
Индикация контура во время ICP-
программирования
DIN-окно редактирования
Индикация DIN-программы во время
программирования DIN. Оно накладывается на
«индикацию станка».
Окно ошибок
Индикация появившихся ошибок и
предупреждений.
