HEIDENHAIN MANUALplus 4110 95
4.3
Цик
л
ы
от
д
ел
ь
н
ы
х
про
хо
д
ов
Фаска
Выбор «отдельных проходов»
Выбрать «фаску»
Softkey с возвратом:
Выкл: инструмент остановливается в конце цикла
Вкл: инструмент возвращается к точке старта
Фаска
Цикл изготовляет замеренную относительно к углу контура фаску.
Инструмент остановливается в конце цикла.
Контур фаска («с возвратом»)
Инструмент подводится, выполняет замеренную относительно к
углу контура фаску и возвращается в конце цикла к точке старта.

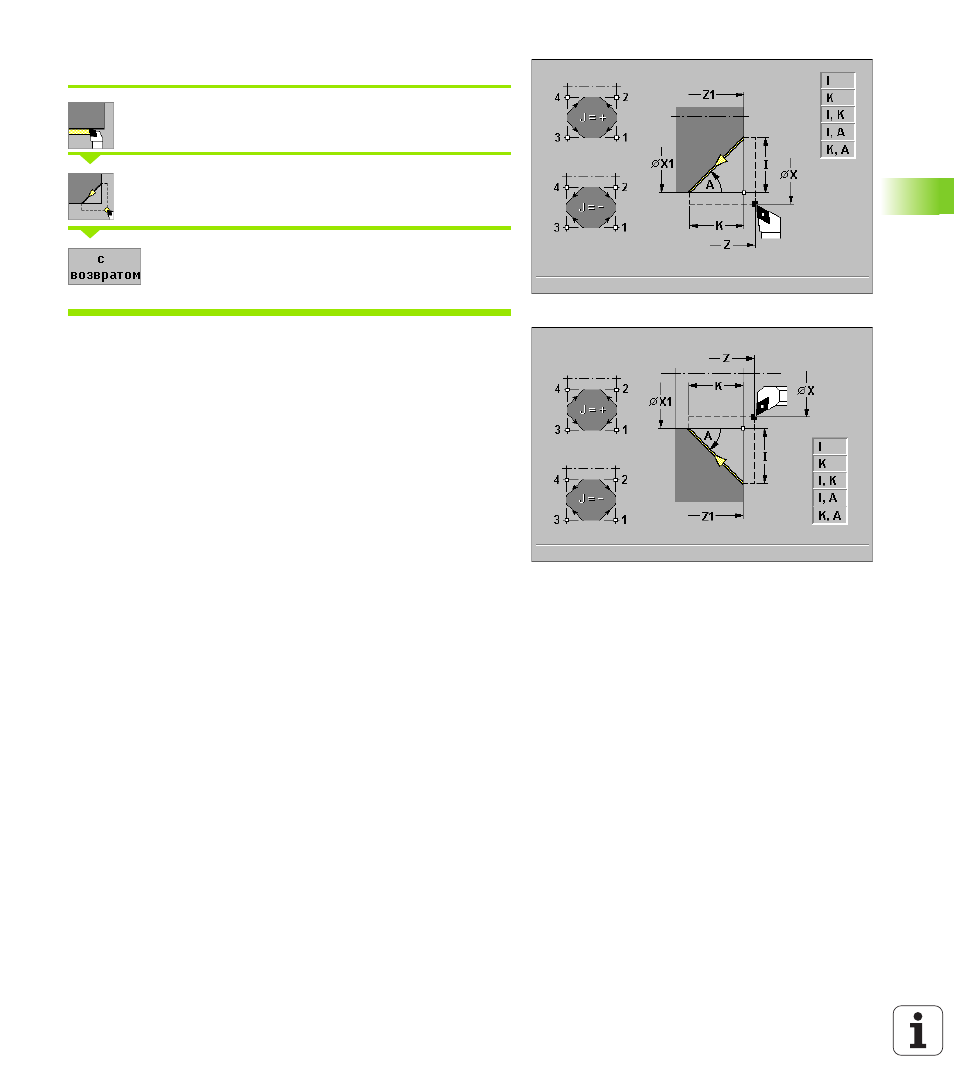

Коррекция радиуса режущей кромки учитывается (рисунки справа).
Параметры цикла
 Точка старта X, Z
 X1, Z1 угловая точка контура
 A начальный угол: угол фаски диапазон: 0°< A < 90°
 I, K ширина фаски (в X, Z)
 J положение элементов (смотри вспомогательный рисунок) –
default: 1
„ Положение относительно к «X1, Z1»
„ знак числа определяет направление резания
 T номер инструмента
 S скорость вращения/скорость резания
 F вращательная подача
Комбинации параметров для фаски:
„ I (45° фаска)
„ K (45° фаска)
„ I, K
„ I, A
„ K, A
Отработка цикла при «с возвратом»
1 рассчитывает «начальную точку и конечную точку фаски»
2 перемещается параллельно к оси от «X, Z» к «начальной точке
фаски»
3 перемещается с подачей к «конечной точке фаски»
4 поднимается и возвращается параллельно к оси на точку
старта
