4 Программирование циклов
4.9
Шаб
л
оны
раста
ч
ив
ания
и
фрез
еров
ания
Примеры обработки шаблонов

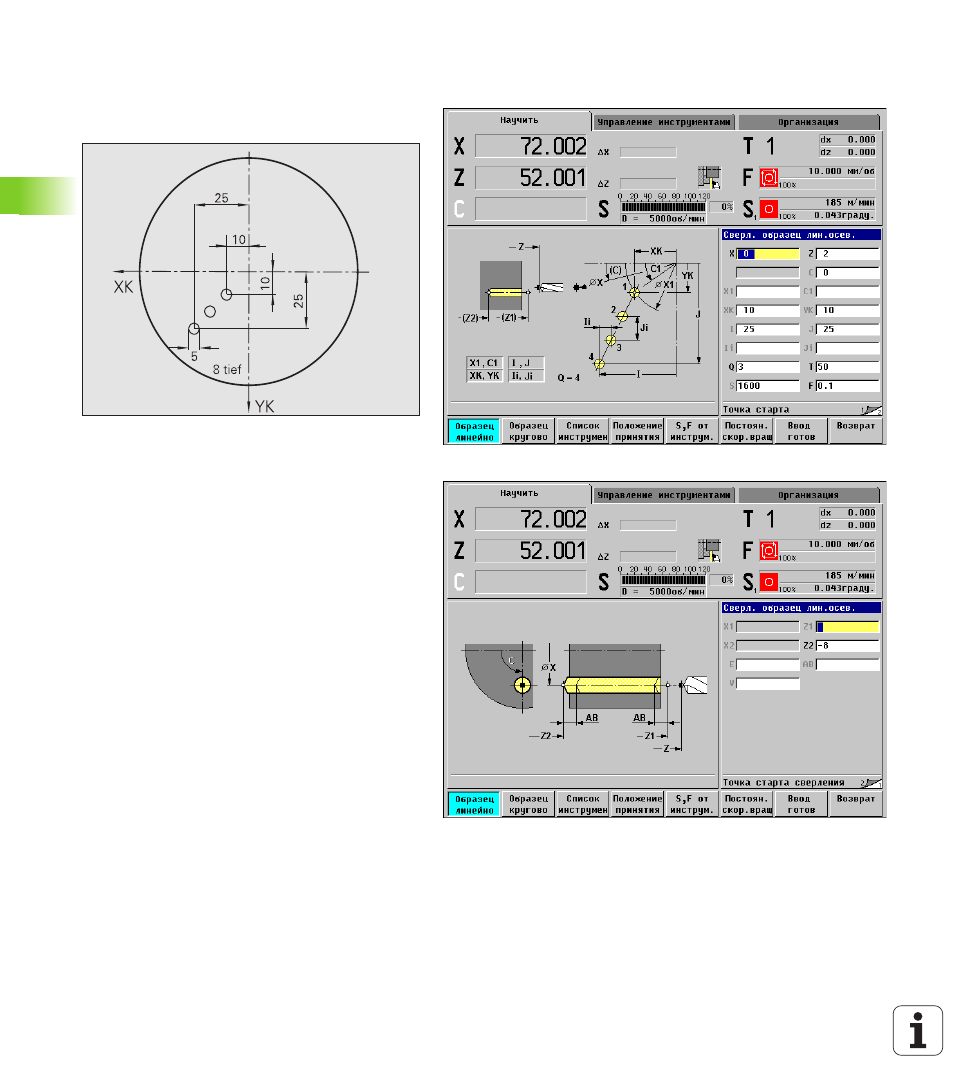

Линейный шаблон растачивания на торцевой
поверхности
На торцевой поверхности производится с
помощью «цикла сверления аксиально» линейный
шаблон сверления. Условием для такой обработки
являются позиционируемый шпиндель и
приводимые инструменты.
Координаты первой и последней расточки как и
количество расточек установливаются (рисунок
справа вверху). При расточке указывается только
глубина (рисунок справа внизу).
Данные инструментов
WO = 8 – ориентация инструмента
I = 5 – диаметр сверления
B = 90 - угол при вершине
H = 1 – инструмент приводится
