HEIDENHAIN MANUALplus 4110
117
4.4
Цик
л
ы
обрабо
тки
рез
ание
м
ICP-параллельно к контуру продольно/
поперечно
Выбрать «циклы резания продольно/поперечно»
Выбрать «ICP-параллельно к контуру продольно»

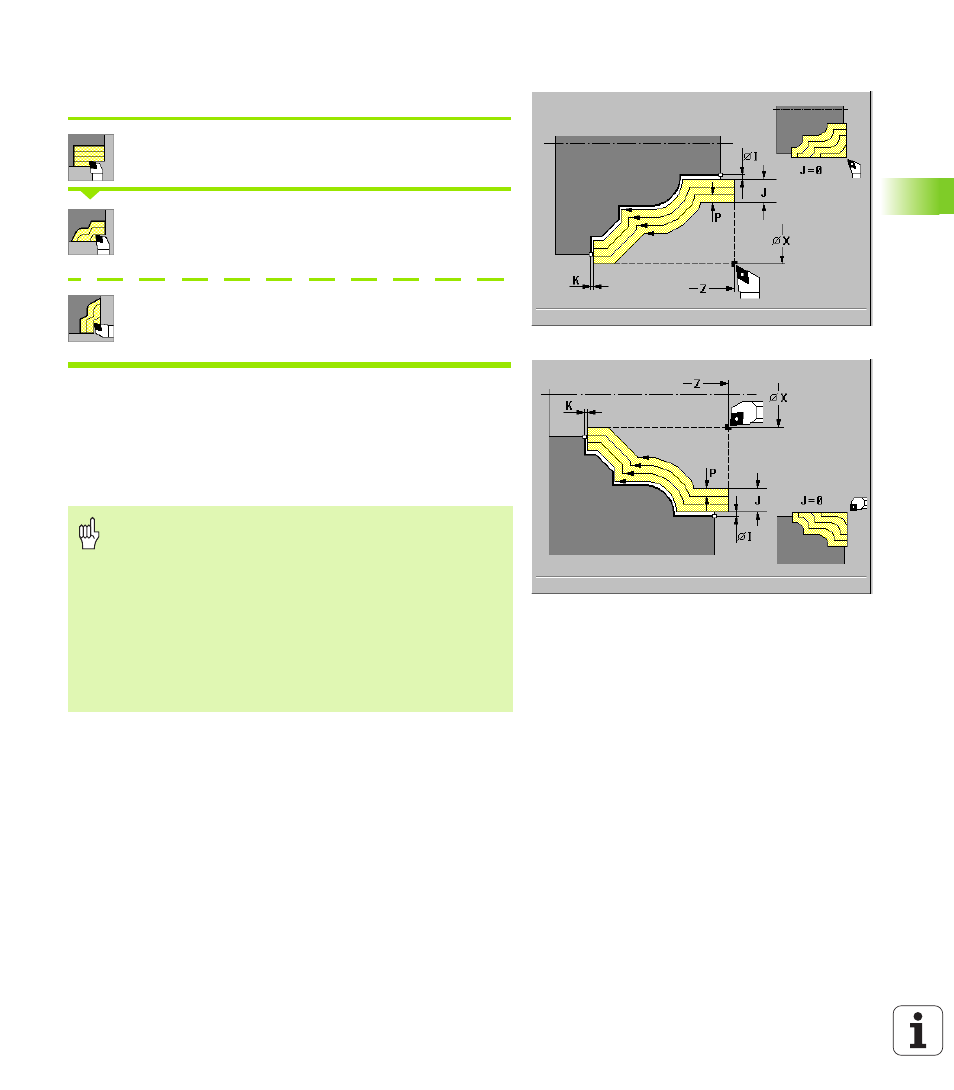

(рисунки справа)
Выбрать «ICP-параллельно к контуру поперечно»
(рисунки на следующей странице)
Цикл выполняет черновую обработку параллельно к контуру в
зависимости от параметра „J“:
J=0: описанного с помощью «X, Z» и ICP-контура участка с
учетом припусков.
J>0: описанного с помощью контура ICP (плюс припуски) и
„припуска заготовки J“ участка.
Параметры цикла
Точка старта X, Z
P глубина врезания – глубина врезания зависит от „J“
J=0: P является максимальной глубиной врезания. Цикл
уменьшает глубину врезания, если программированная
глубина не допускается из-за геометрии режущих кромок в
поперечном и продольном направлениях.
J>0: P является глубиной врезания. Это врезания
используется для продольного и поперечного направления.
I, K припуск X, Z
N ICP-номер контура
Внимание Опасность столковения !
Если угол в плане и угол при вершине инструмента не
определены, то погружается под углом погружения.
Если эти углы определены, то инструмент
погружается под максимально возможным углом
погружения. Остаточный материал остается.
Для припуска заготовки J>0: следует использовать
в качестве „глубины врезания P“ глубину поменьше,
если из-за геометрии режущих кромок максимальное
врезание в продольном и поперечном направлении
отличается друг от друга.
