Цикл резьбы (продольно), 6 цик л ы резьбы и выт о чки – Инструкция по эксплуатации HEIDENHAIN MANUALplus 4110
Страница 165
HEIDENHAIN MANUALplus 4110
165
4.6
Цик
л
ы
резьбы
и
выт
о
чки

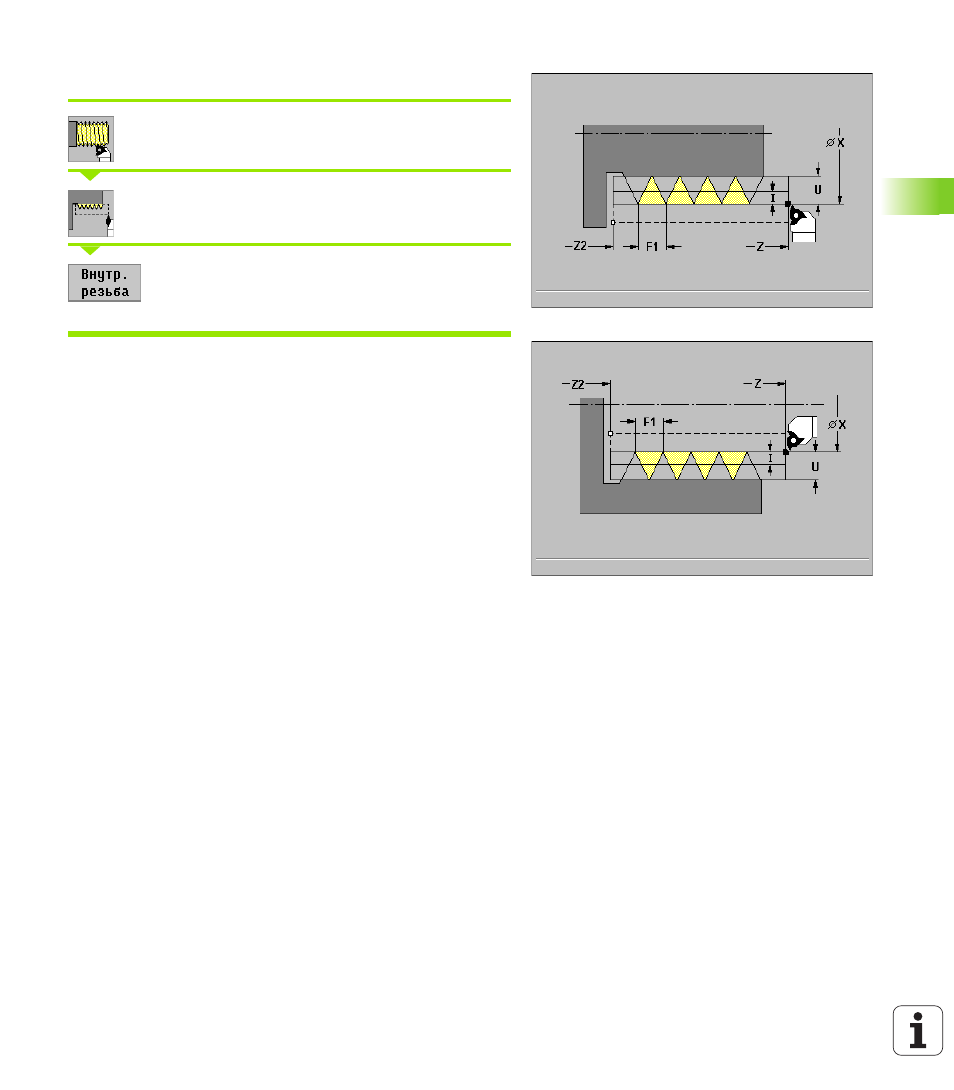

Цикл резьбы (продольно)
Выбрать «нарезание резьбы»
Выбрать «цикл резьбонарезания»
Softkey Внутренная резьба
Вкл: внутренная резьба
Выкл: наружная резьба
Цикл производит одноходовую наружную или внутренную резьбу
с углом профиля в 30°. Врезание наступает исключительно в
«направлении X».
Параметры цикла
X, Z точка старта резьбы
Z2 конечная точка резьбы
F1 шаг резьбы (= подача)
U глубина резьбы
нет ввода: рассчитывается
Наружная резьба: U=0.6134*F1
Внутренная резьба: U=–0.5413*F1
I 1. глубина прохода
I<U: первый проход с „I“ – каждый следующий проход:
уменьшение глубины прохода
I=U: один проход
нет ввода: рассчитывается из U и F1
T номер инструмента
S скорость вращения/скорость резания
Отработка цикла
1 рассчитывает распределение проходов
2 старт от «Z» для первого прохода
3 перемещается с подачей к «конечной точке Z2»
4 возвращается параллельно к оси и врезается для
следующего прохода
5 повторяет 3...4, пока не достигнет «глубину U»
