Врезание радиально/аксиально - расширенно
Выбрать «циклы прорезания»

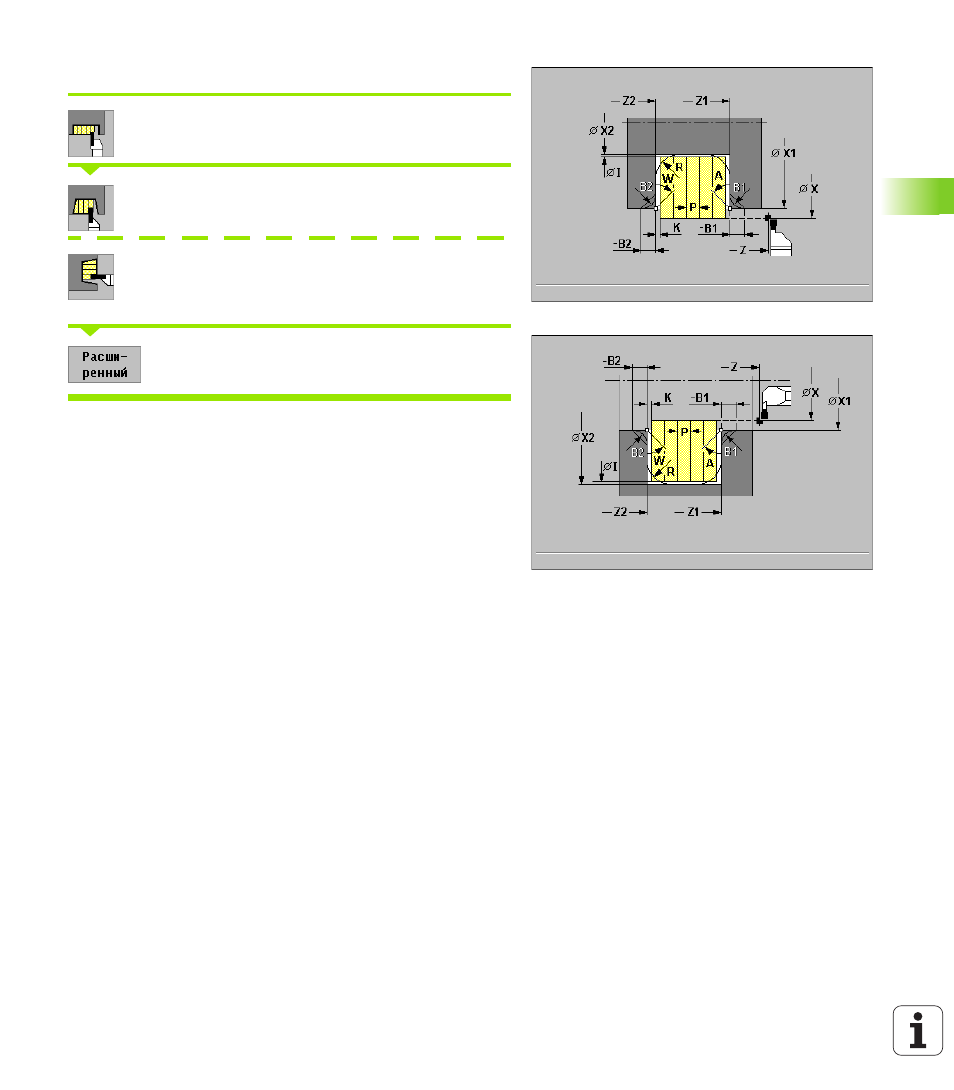

Выбрать «врезание радиально» (рисунки справа)
Выбрать «врезание аксиально» (рисунки на
следующей странице)
Расширенный подключить
Цикл производить определеннное в «Q» количество прорезов.
Параметры « X1/Z1 – X2/Z2» определяют первый прорез
(позиция, глубина и ширина прореза).
Параметры цикла
Точка старта X, Z
X1, Z1 начальная точка контура
X2, Z2 конечная точка контура
P ширина прореза: врезания <= P
нет ввода: P = 0,8 * ширина лезвия инструмента
A начальный угол: диапазон: 0° <= A < 90°
W конечный угол: диапазон: 0° <= W < 90°
R закругление
B1, B2 фаска/закругление (B1 начало контура, B2 конец
контура)
B>0: радиус закругления
B<0: ширина фаски
T номер инструмента
S скорость вращения/скорость резания
F вращательная подача
I, K припуск X, Z
DX, DZ расстояние от следующего прореза относительно к
следующему прорезу
Q количество циклов прорезания – default: 1
