Циклы резания и подвода в циклах снятия
стружки
MANUALplus рассчитывает направление резания
и подвода из параметров циклов.
Нормальный режим: параметры «точка старта
X, Z» (ручной режим „актуальная позиция
инструмента») и «начало контура X1/конец
контура Z2» являются мерой для этого режима
расширенный режим: параметры «начальная
точка контура X1, Z1» и «конечная точка контура
X2, Z2» являются решающими
ICP-циклы: параметры „точка старта X, Z“
(ручной режим: „актуальная позиция
инструмента“) и „точка старта контура ICP“
являются решающими

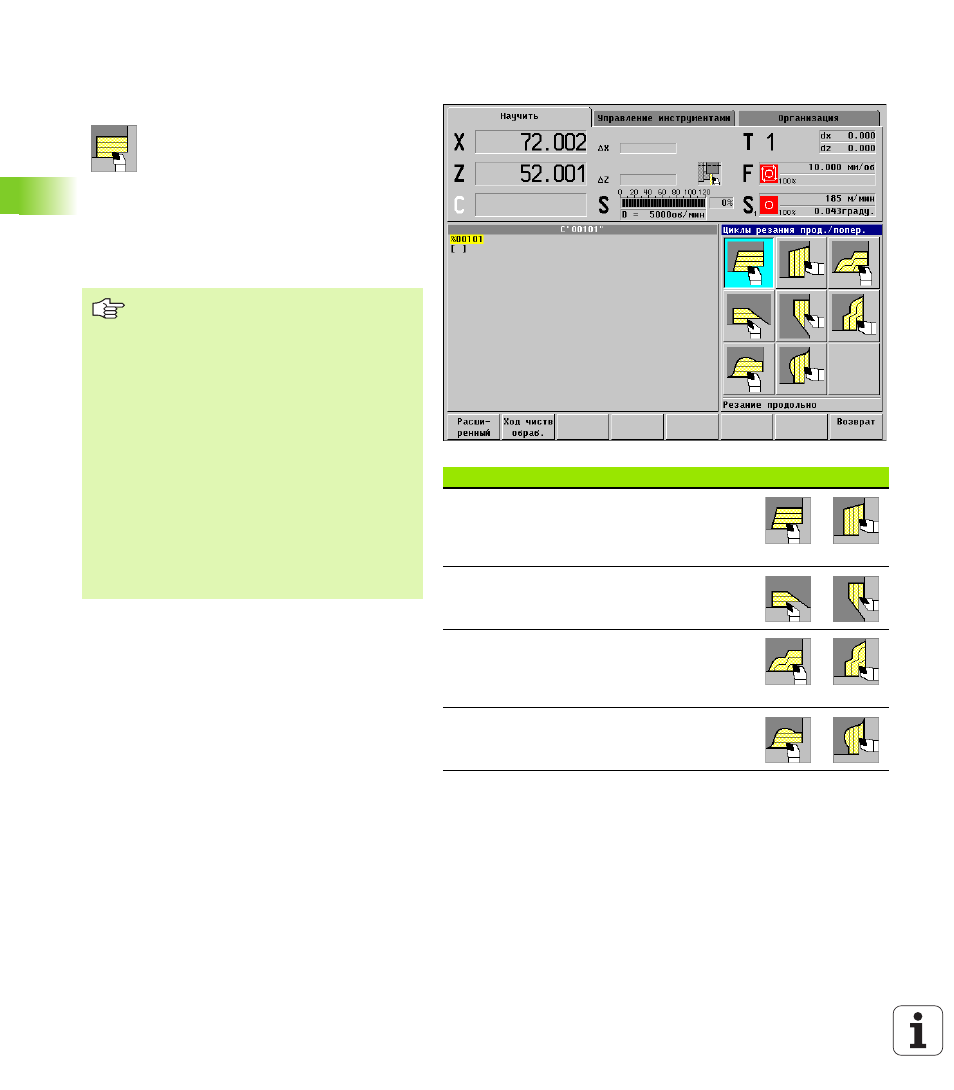

Циклы обработки резанием
Символ
Обработка резанием продольно/
поперечно
Цикл черновой и чистовой обработки для
простых контуров
Погружение продольно/поперечно
Цикл черновой и чистовой обработки для
простых контуров
ICP-параллельно к контуру продольно/
поперечно
Цикл черновой и чистовой обработки для
произвольных контуров
ICP-резание продольно/поперечно
Цикл черновой и чистовой обработки для
произвольных контуров
Циклы резания чернового и чистового
простых контуров в «нормальном
режиме» и комплексных контуров в
«расширенном режиме».
ICP-циклы резания обрабатывают
описываемые с помощью «ICP»
контуры (смотри «Редактирование
ICP-контуров» на странице 243).
Распределение проходов:
MANUALplus рассчитывает врезание,
которое <= „глубина врезания P“.
«Шлифовалному проходу»
избегается.
Припуски: в „расширенном режиме“
Коррекция радиуса лезвия:
выполняется.
Безопасное расстояние после
прохода:
нормальный режим: 1 мм
расширенный режим:
настроивается отдельно для
внутренной и наружной обработки
в «актуальные параметры –
обработка – безопасные
расстояния»
