1.5 Базовые точки станка

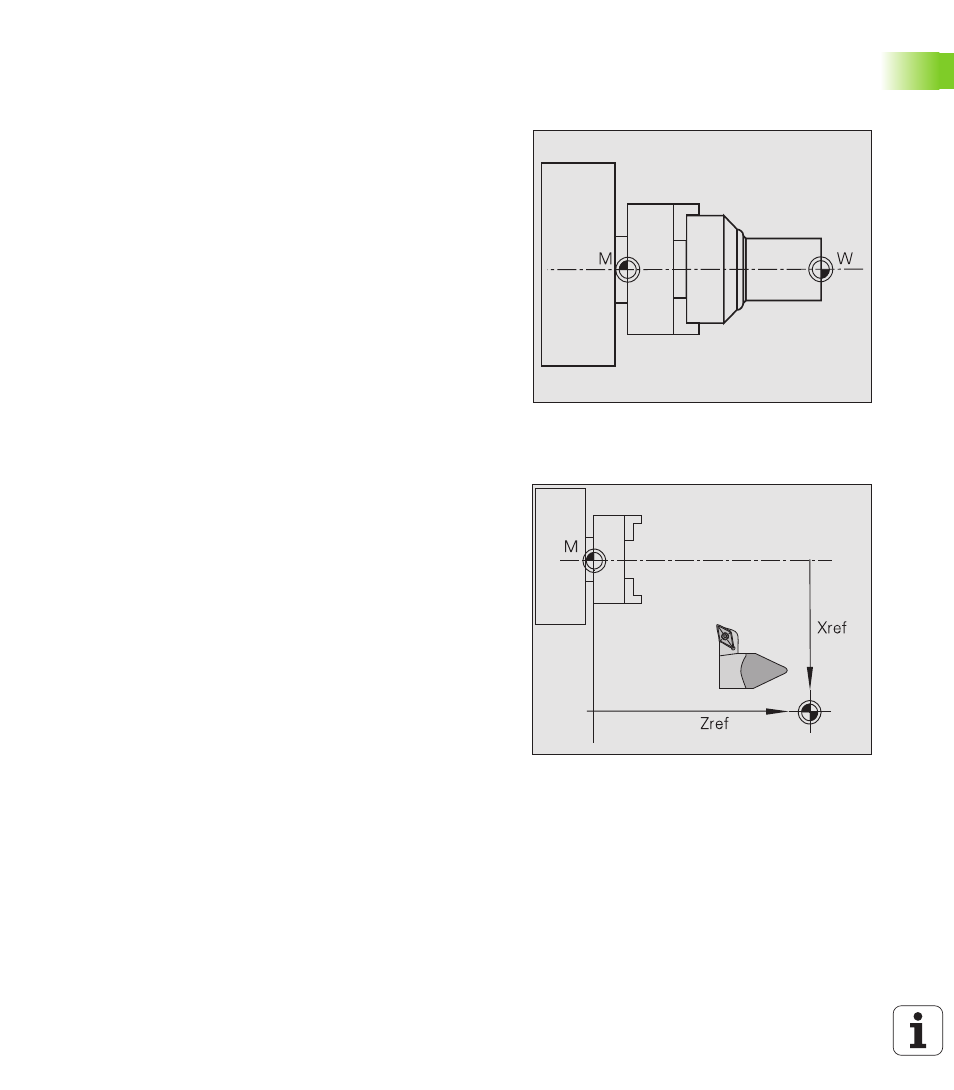

Нулевая точка станка
Точка пересечения оси X и Z называется «нулевой точкой
станка». В случае токарного станка это как правило точка
пересечения оси шпинделя и поверхности шпинделя. Буквой
обозначения является «M» (смотри рисунок справа вверху).
Нулевая точка загатовки
Для обработки загатовки проще так положить опорную точку на
загатовку, как это проставлено на чертеже. Эта точка является
«нулевой точкой загатовки». Буква обозначения это «W» (рисунок
справа по середине).
Опорная точка отсчета
Зависит от используемых измерительных приборов, «забывает
ли» управление свою позицию при выключении. Если такое имеет
место, следует после включения MANUALplus подвести к жестким
опорным точкам. Система знает расстояние между опорными
точками и нулевой точкой станка (рисунок справа вниузу).
