HEIDENHAIN MANUALplus 4110 495
9.4 ICP-
пример
«
цик
л
прорезки
»
9.4 ICP-пример «цикл прорезки»

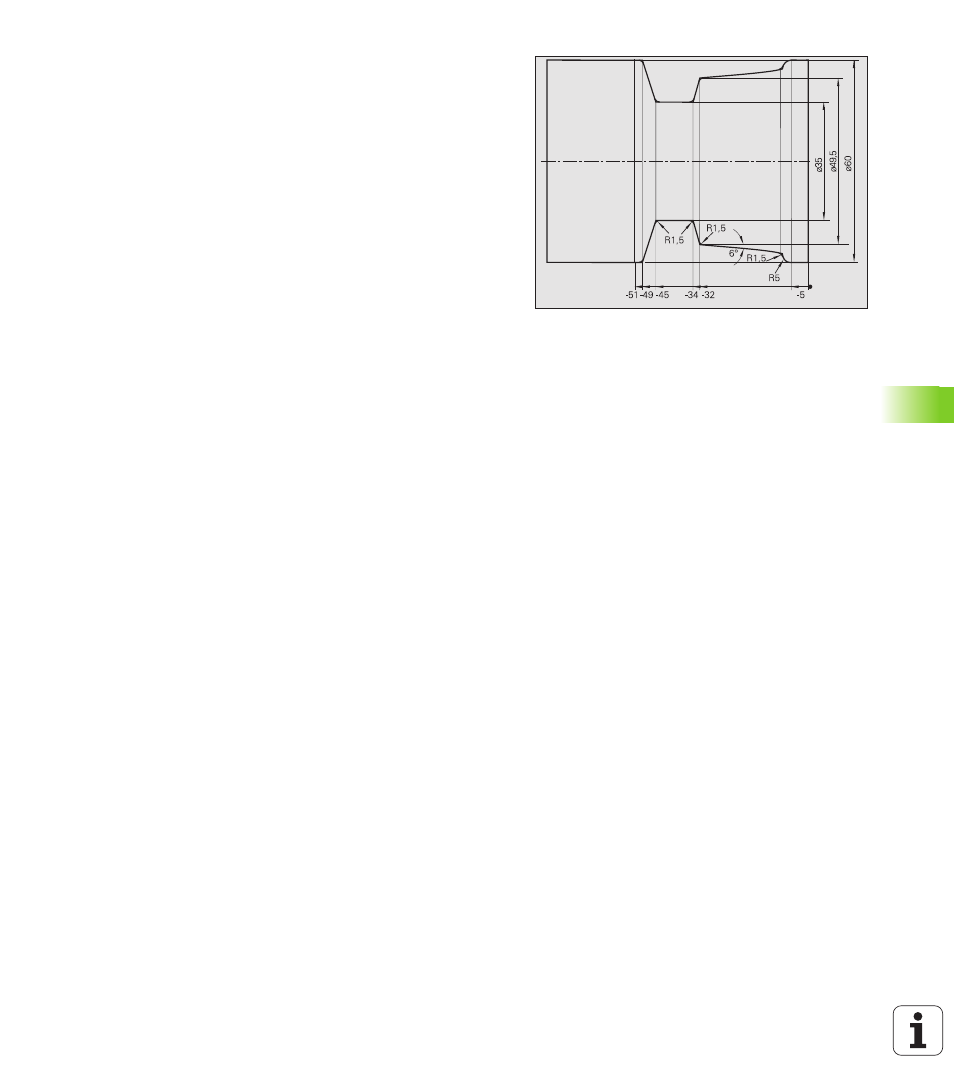

Пример объясняет использование цикла прорезки ICP. Исходя из
чертежа производства представляются рабочие шаги для
изготовления ICP-контура и для включения контура в ICP-циклы.
К концу обработки находятся в распоряжении описание контура
ICP и программа циклов.
Обработка осуществляется с помощью поперечных циклов «IC-
прорез радиально».
Используемый инструмент
„ Прорезной инструмент:
„ Позиция T4
„ WO = 1 ориентация инструмента
„ R = 0,2 радиус инструмента
„ K = 5 ширина режущей кромки
Рабочий процесс
 Зажим обрабатываемой детали (диаметр 60 мм, длина 65 мм)
 Наладка станка
–установление нулевой точки загатовки
–установление размеров инструмента
 переход на «Режим приучения»
 Ввод циклов позиционирования для смены инструмента
 Вызов цикла прорезки ICP
 Создать контур ICP
 Включить контур ICP в цикл чистовой обработки прорезки
