470 9 Примеры
9.2 ICP-
приме
р
«
резьбов
ая
ца
п
ф
а
» 9.2 ICP-пример «резьбовая
цапфа»

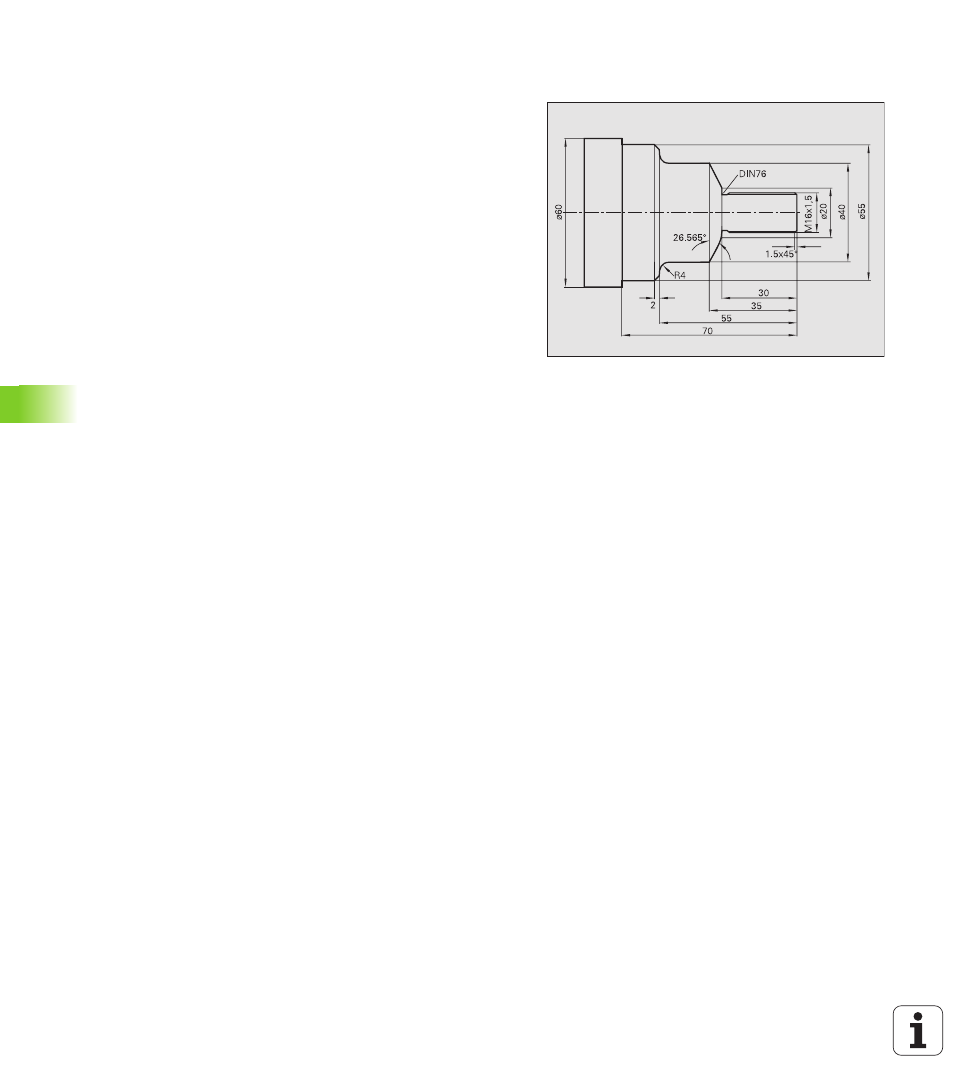

Пример объясняет изготовление резьбовой цапфы с помощью
ICP-программирования. Исходя из чертежа производства
представляются отдельные рабочие шаги для изготовления ICP-
контура и для включения контура в ICP-циклы.
Обработка осуществляется с помощью продольных циклов ICP. К
концу обработки находятся в распоряжении описание контура ICP
и программа циклов.
Используемые инструменты
„ Инструмент для черновой обработки:
„ Позиция T1
„ WO = 1 ориентация инструмента
„ A = 93° угол в плане
„ B = 55° угол при вершине
„ R = 0,8 радиус инструмента
„ Инструмент для чистовой обработки:
„ Позиция T2
„ WO = 1 ориентация инструмента
„ A = 93° угол в плане
„ B = 55° угол при вершине
„ R = 0,5 радиус инструмента
„ Резьбовой инструмент:
„ Позиция T3
„ WO = 1 ориентация инструмента
Рабочий процесс
 Зажим обрабатываемой детали (диаметр 60 мм, длина 100 мм)
 Наладка станка
–определить нулевую точку обрабатываемой детали
–установление размеров инструмента
 переход на «Режим приучения»
 Ввод циклов позиционирования для смены инструмента
 Создать контур ICP
 Включить контур ICP в цикл черновой и чистовой обработки
 Выполнить резьбонарезание
