6 DIN-программирование
6.18
Цик
л
ы
св
ер
л
е
ния

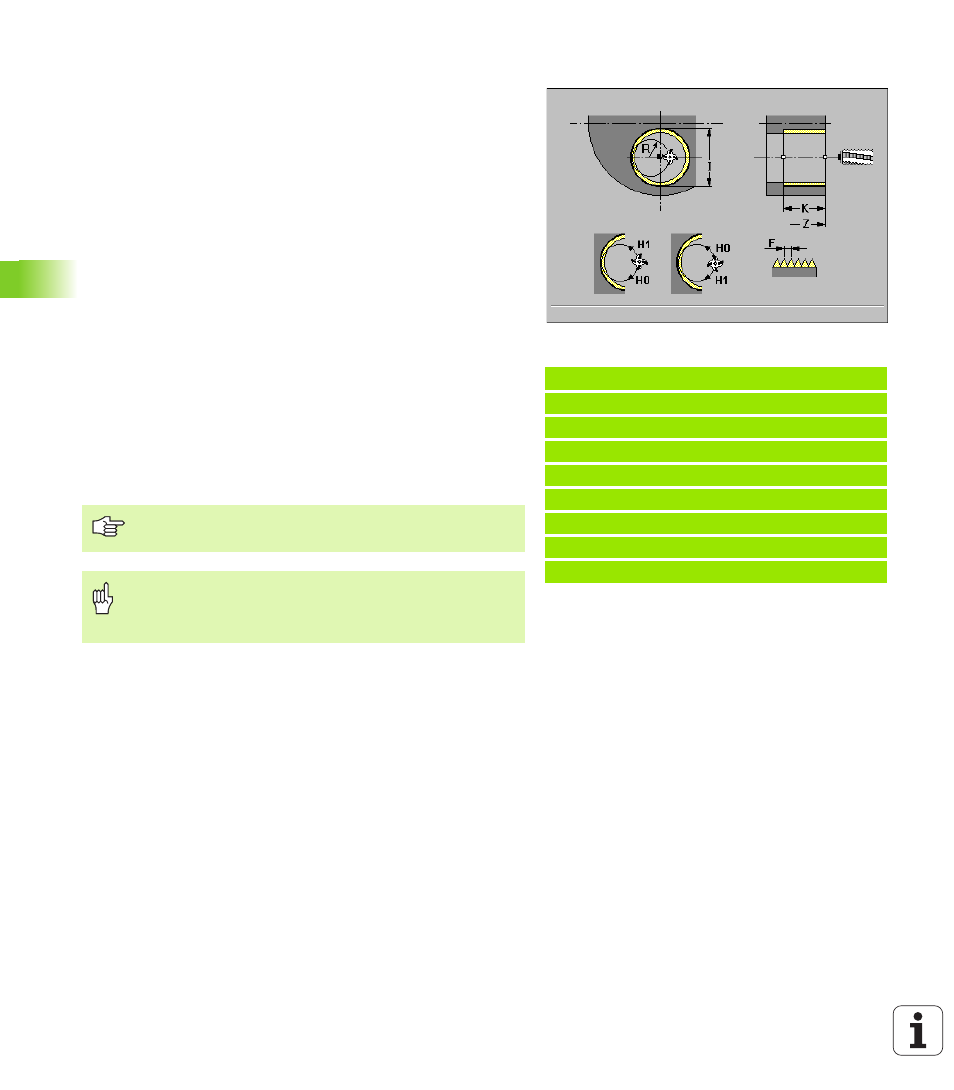

Резьбофрезерование аксиально G799
G799 фрезерует резьбу в имеющемся отверстии.
Установите инструмента перед вызовом G799 в центр отверстия.
Цикл позиционирует инструмент в пределах отверстия на
«конечную точку резьбы». Потом инструмент перемещается по
«радиусу входа R», фрезерует резьбу поворотом в 360° и
подводит при этом на «F». Потом цикл выдвигает инструмент из
материала и возвращает на точку старта.
Параметры
I диаметр резьбы
Z точка старта резьбы
K глубина резьбы
R радиус входа – default:
R = (I – диаметр фрезы) / 2
F шаг резьбы
J слева, справа (default: 0): направление резьбы
J=0: правая
J=1: левая
H направление фрезерования (default: 0)
H=0: встречное
H=1: попутное
Пример: G799
%799.NC
[G799]
N1 T70 G195 F0.2 G197 S800
N2 G0 X100 Z2
N3 M14
N4 G110 Z2 C45 X100
N5 G799 I12 Z0 K-20 F2 J0 H0
N6 M15
КОНЕЦ
Используйте инструменты резьбофрезерования для
этого цикла G799.
Внимание опасность столковения
Обратите внимание на диаметр отверстия и диаметр
фрезы, если программируете «радиус входа R».
