246 5 Программирование ICP
5.2
Р
едактиров
ание
ICP-
ко
нт
уров

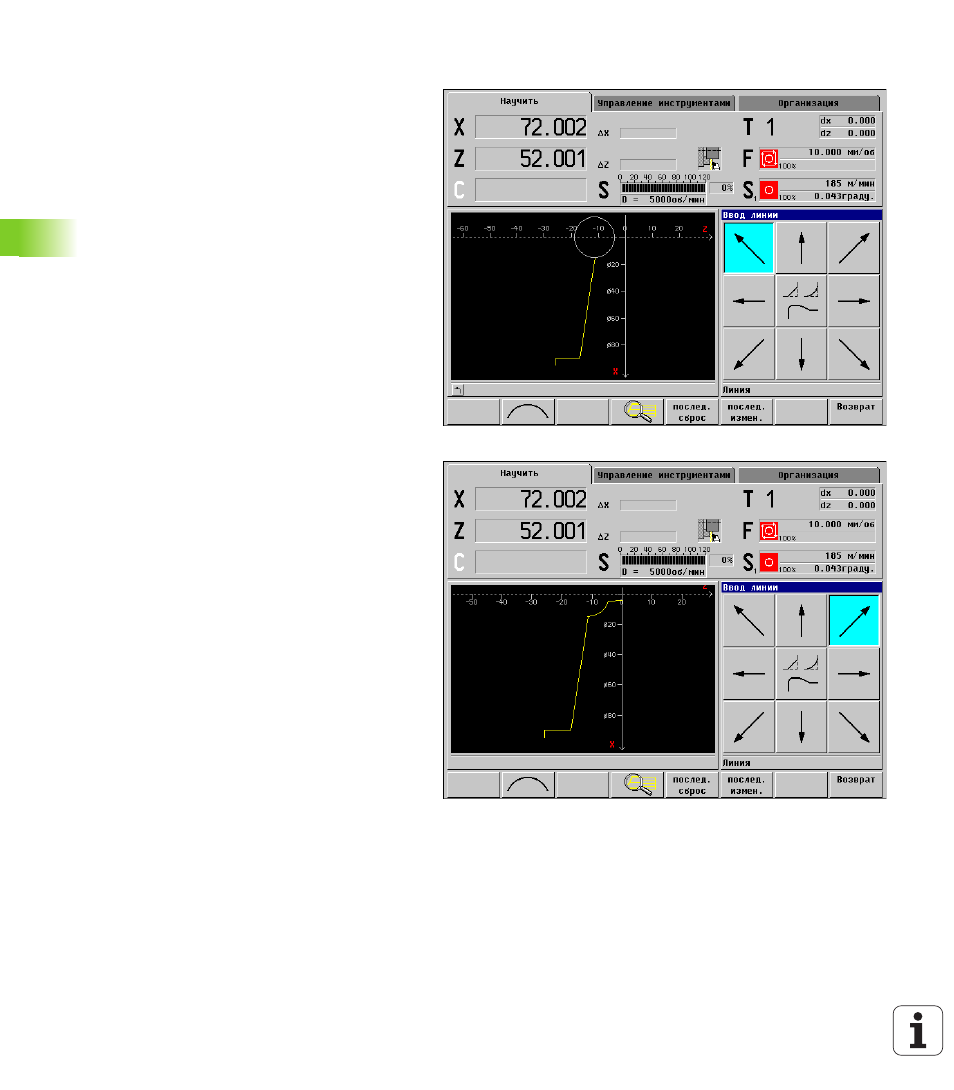

Изображение контура
После ввода элемента контура MANUALplus
проверяет, это «решенный» или «нерешенный»
элемент. «Решенный» элемент однозначно и
вполне определен – он сразу рисуется.
«Нерешенный» элемент контура:
„ не вполне определен
„ под окном графики появляется символ,
представляющий тип элемента и направление
линий/направление вращения
„ неопределенный линейный элемент:
изображается, если точка старта и направление
известны
„ неопределенный круговой элемент:
изображается в виде полного круга, если центр и
радиус известны (рисунок справа вверху).
MANUALplus рисует нерешенный элемент
контура, если только может он рассчитаться.
Символ тогда удаляется (рисунок справа внизу).
Ошибочный элемент контура изображается, если
это возможно. Дополнительно появляется
сообщение об ошибках.
Краски изображения контура
Решенные, нерешенные элементы контура,
выбранные элементы контура, выбранные углы
контура и остаточные контуры изображаются
разными светами. (Селекция элементов контура/
углов конутра и остаточных контуров имеет
значения при изменении ICP-конутров).
Цвета:
„ желтый: для решенных элементов
„ серый: для нерешенных или ошибочных,
изображаемых элементов
„ красный: выбранное решение, выбранный
элемент или выбранный угол
„ синий: остающийся для обработки контур
