9 шаб л оны раста ч ив ания и фрез еров ания – Инструкция по эксплуатации HEIDENHAIN MANUALplus 4110
Страница 229
HEIDENHAIN MANUALplus 4110
229
4.9
Шаб
л
оны
раста
ч
ив
ания
и
фрез
еров
ания

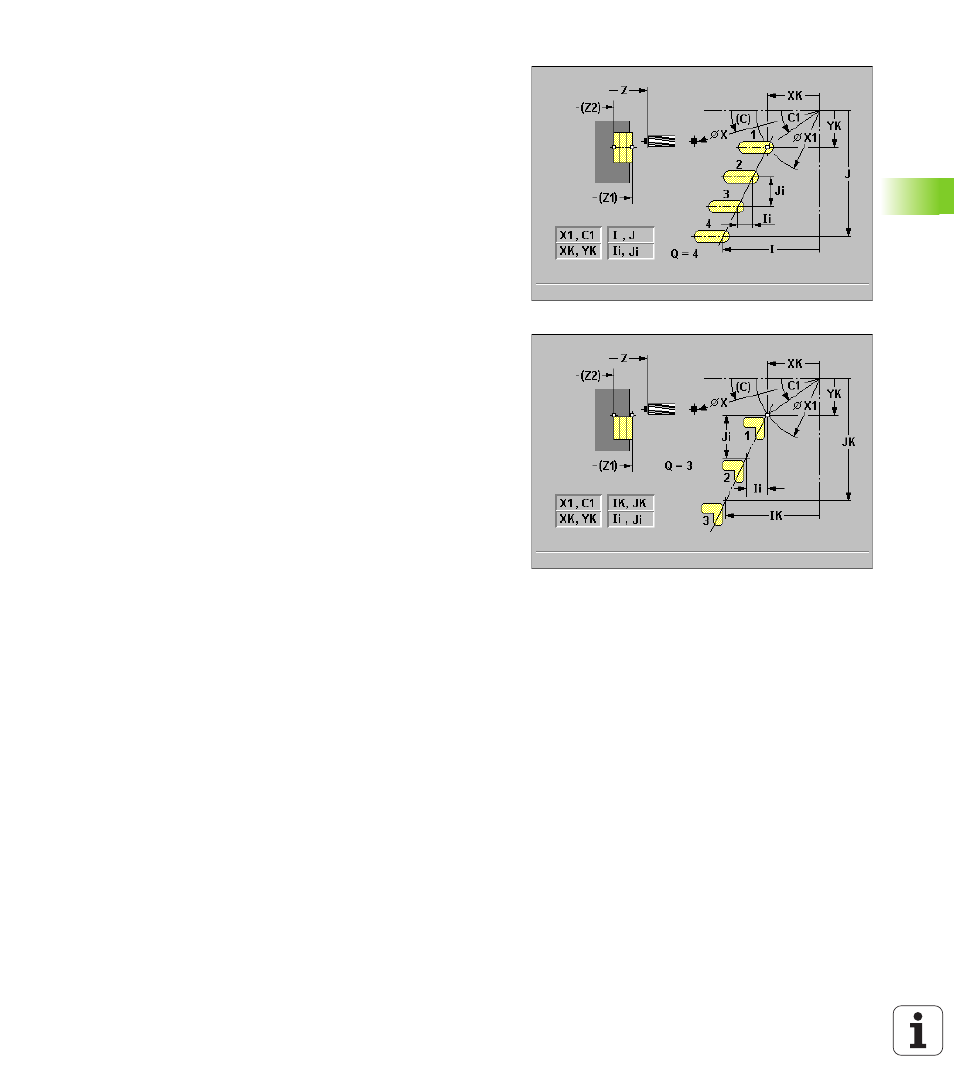

Параметры цикла
Точка старта X, Z
C угол шпинделя (C-позиция оси) – default: актуальный угол
шпинделя
X1, C1 точка старта образца: позиция, начальный угол
(полярные координаты)
XK, YK точка старта образца: (прямоугольные координаты)
I, J конечная точка шаблона (прямоугольные координаты)
Ii, Ji (инкрементное) расстояние образцов
Q количество отверстий/канавок – default: 1
T номер инструмента
S скорость вращения/скорость резания
F вращательная подача
Дополнительно запрашиваются параметры расточки/обработки
фрезерованием.
Используйте следующие комбинации параметров для:
Точка старта шаблона:
X1, C1 или
XK, YK
Позиции образца:
Ii, Ji и Q
I, J и Q
Отработка цикла
1 Позиционирование (зависит от конфигурации станка):
без оси С: позиционирует на «угол шпинделя C»
с осью С: включает ось C и позиционирует на ускоренном
ходе на «угол шпинделя C»
режим ручного управления: обработка под актуальным
углом шпинделя
2 рассчитывает позиции шаблона
3 позиционирует на «начальную точку шаблона»
4 выполняет сверление/обработку фрезерованием
5 позиционирует для следующей операции обработки
6 повторяет 4..5, пока не будут отработаны все операции
7 возвращается на «точку старта X, Z»
