HEIDENHAIN MANUALplus 4110
505
9.4 ICP-
пример
«
цик
л
прорезки
»

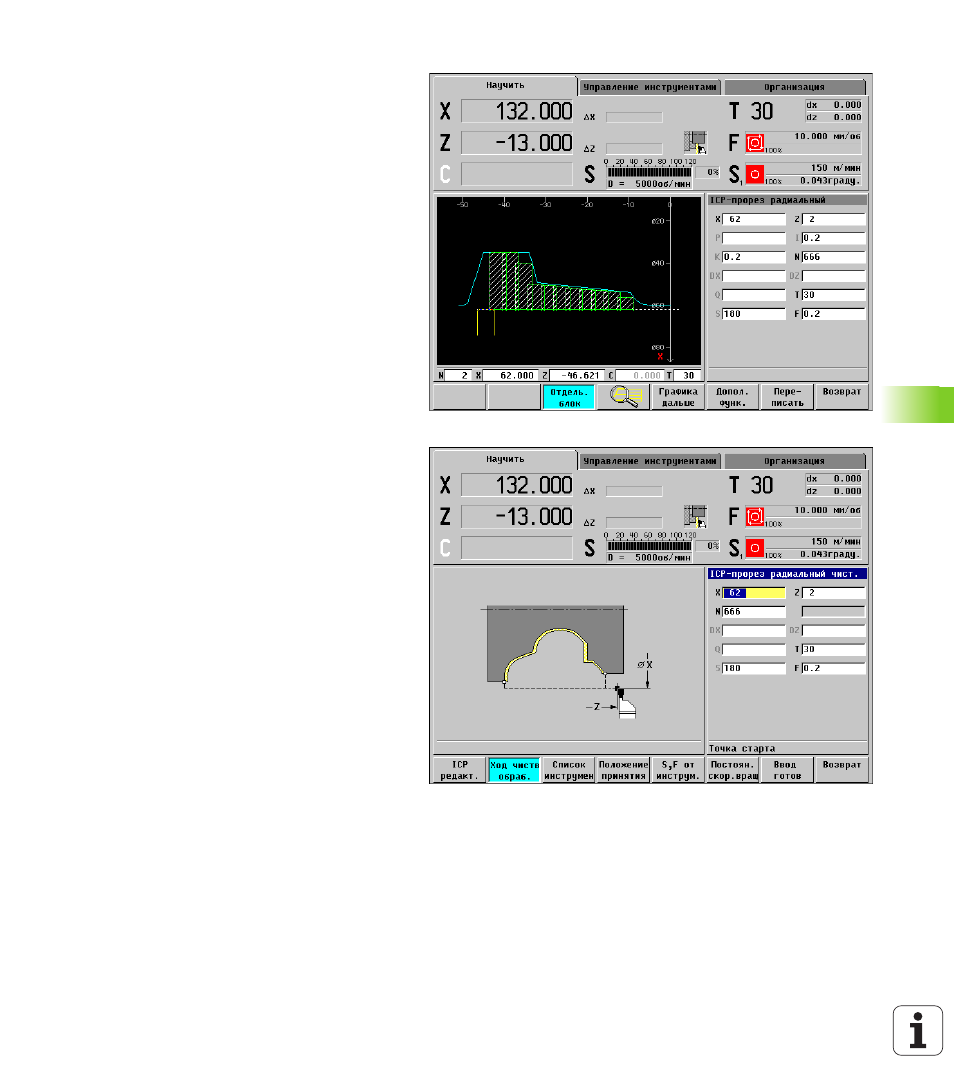

Проверка ICP-прорезки
Процесс цикла прорезки проверяется с помощью
«графической симуляции» (Softkey Графика). Для
улучшения контроля можете с помощью
Отдельный блок проверить каждый отдельный
путь перемещения. В этом примере процесс
обработки прорезанием еще не окончен (рисунок
справа вверху).
Затем цикл переписывается с помощью
Записать в память или Перезапись в
программу циклов.
ICP-прорезка (чистовая обработка)
Определенный ICP-контур «666» (прорезка)
используется также для чистовой обработки.
