Токарные инструменты, 4 данные инстр умент ов – Инструкция по эксплуатации HEIDENHAIN MANUALplus 4110
Страница 419
HEIDENHAIN MANUALplus 4110
419
7.4
Данные
инстр
умент
ов
Токарные инструменты
Выбор «токарных инструментов»

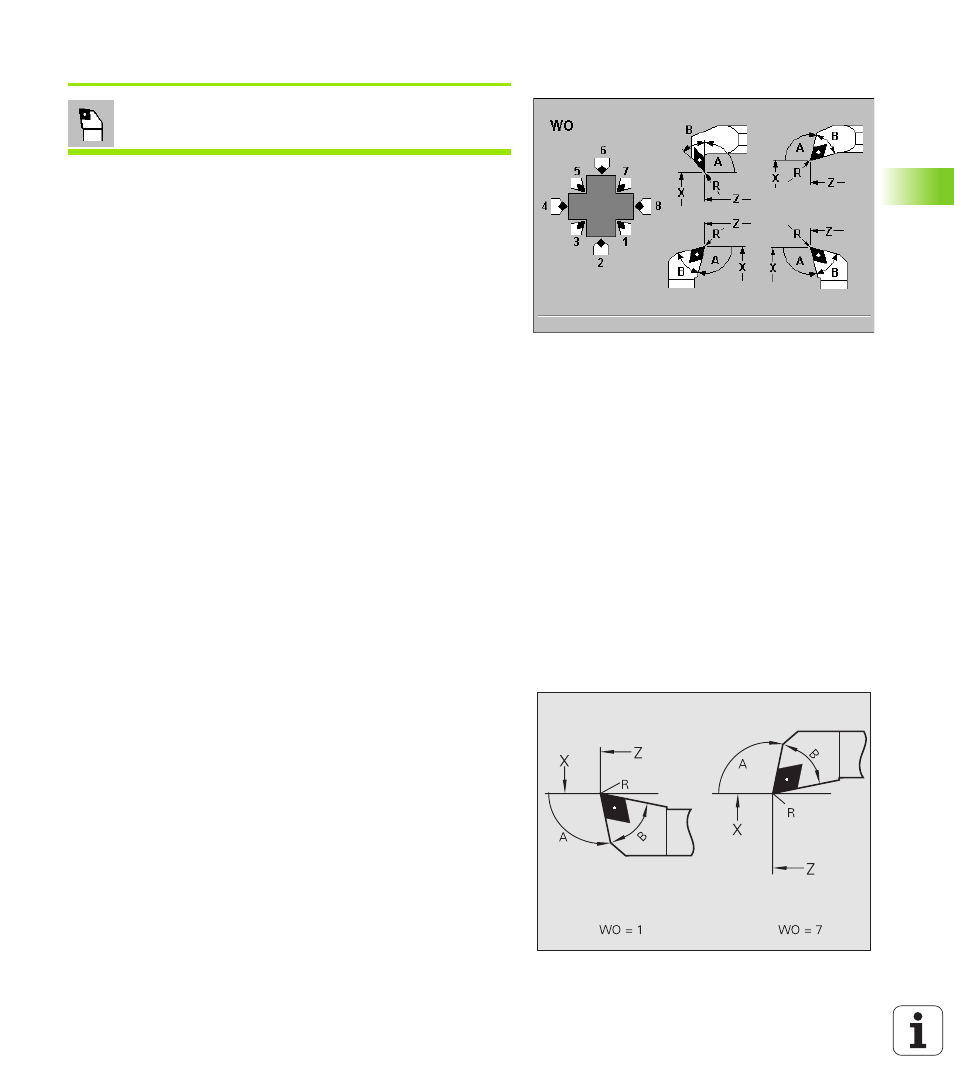

Вспомогательный рисунок указует простановку размеров
изогнутых инструментов черновой и чистовой обработки для
продольной обработки (WO 1, 3, 5 und 7). На следующей странице
можно найти подсказки для простановки размеров поперечных
инструментов, нейтральных и грибковых инструментов.
Параметры инструментов
X наладочный размер в X
Z наладочный размер в Z
R радиус режущей кромки
WO ориентация инструмента показатель смотри
вспомогательный рисунок
А угол в плане: Диапазон: 0° <= A <= 180°
В угол при вершине: Диапазон: 0° <= В <= 180°
DX коррекция износа в X: Диапазон: –100mm < DX < 100mm
DZ коррекция износа в Z: Диапазон: –100mm < DZ < 100mm
Q текст инструмента: Эталон к тексту инструмента
MD направление вращения – default: не задано
3: M3
4: M4
TS скорость резания/число оборотов: умолчание: не указано
TF подача – умолчание: не указано
PT стойкость – умолчание: не указано
RT: Поле индикации остаточная стойкость
PZ количество штук – умолчание: не указано
RZ: Поле индикации остаточное количество штук
Торцовые инструменты
Рисунок справа указует примерное назначение размеров
торцовых инструментов с ориентацией инструмента WO=1 и
WO=7.
