150 4 Программирование циклов
4.5
Цик
л
ы
прорезки
Ввыточивание радиально/аксиально,
чистовая обработка - расширенно
Выбрать «циклы прорезания»
Выбрать «выточивание»

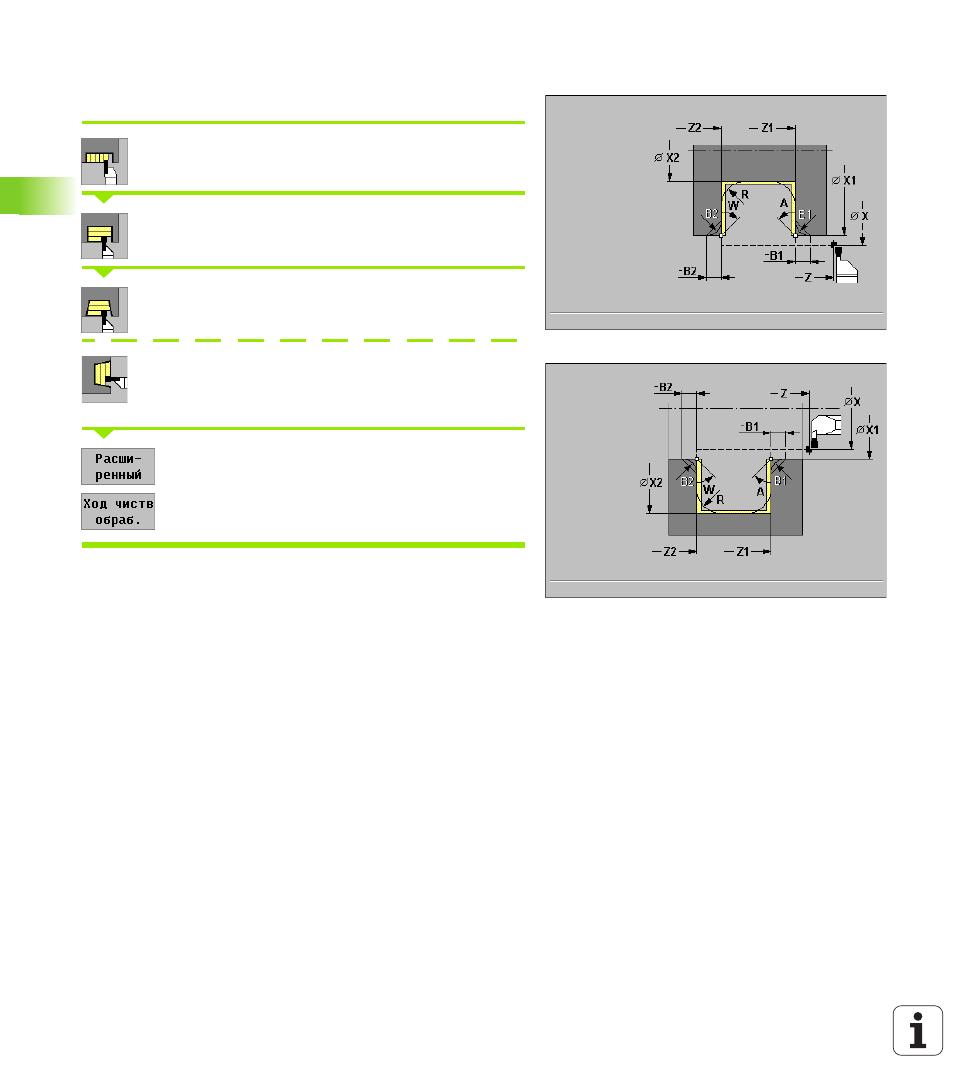

«Выточивание радиально» (рисунки справа)
Выбрать «выточивание аксиально» (рисунки на
следующей странице)
Расширенный подключить
Чистовой проход подключить
Цикл выполняет чистовую обработку отрезка контура от «X1, Z1»
до «X2, Z2» (смотри также “Выточивание” на странице 143).
Параметры цикла
 Точка старта X, Z
 X1, Z1 начальная точка контура
 X2, Z2 конечная точка контура
 O подача врезания – default: активная подача
 A начальный угол: диапазон: 0° <= A < 90°
 W конечный угол: диапазон: 0° <= W < 90°
 R закругление
 B1, B2 фаска/закругление (B1 начало контура, B2 конец
контура)
„ B>0: радиус закругления
„ B<0: ширина фаски
 Коррекция глубины точения RB
 T номер инструмента
 S скорость вращения/скорость резания
 F вращательная подача
 I, K припуск загатовки X, Z
