6.1 DIN-программирование
Структура программы и записи соответствует
норме DIN 66025 (поэтому «DIN-
программирование»). MANUALplus вспомогает
DIN-программы и DIN-макросы.
DIN-программы являются «самостоятельными»
ЧУ-програмами. Значит, они содержат все
команды перемещения и переключения,
требуемые для изготовления детали.
DIN-макросы включаются в программы циклов.
Они «не самостоятельны», а решают подзадачи в
пределах программы циклов. Зависить от вида
поставленных задач, как употребляется макросы
DIN. Также в случае DIN-макросов стоит в
распоряжении полный набор команд. Дальше речь
пойдет о «DIN-программах» или «ЧУ-программах»
- программы или макросы не будут различаться.
Тест DIN-программ и DIN-макросов
Оператор проверяет программы DIN и макросы
DIN с помощью графического моделирования. В
случае макросов DIN это возможно в рамках
программирования циклов. В случае программ DIN
переходится на «выполнение программы» и
вызывается моделирование.

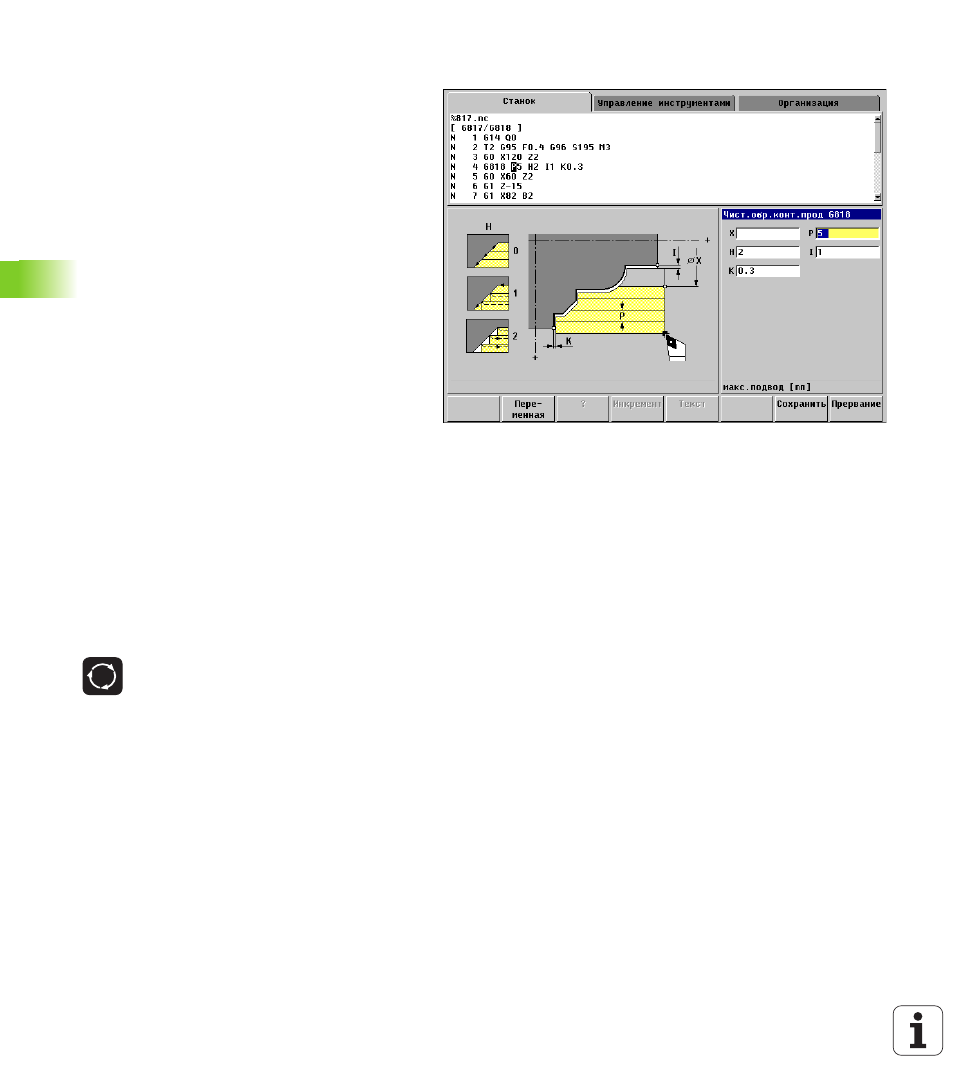

Вспомогательные изображения
Вспомогательные изображения объясняют
функционирование и параметры команд
перемещения и циклов. Они показывают как
правило наружную обработку. С помощью
«клавиши с кольцом» переключается к
вспомогательному кадру для внутенной
обработки.
С помощью клавиши с кольцом
переходится между
вспомогательным изображением
для наружной и внутренной
обработки.
Подсказки к изображениям на вспомогательных
рисунках:
штриховая линия:быстрый ход
протяжная линия: путь подачи
Размерная линия с односторонной стрелкой
размера:
«направленный размер» - знак числа
определяет направление
Размерная линия с двухсторонной стрелкой
размера:
«абсолютный размер» - знак числа не имеет
значения
