ов 1.6 Размеры инструментов
MANUALplus требует для позиционирования осей и рассчета
компенсации радиуса кромок, для рассчета распределения
резания в циклах итд.данных об инструментах.
Размеры длины инструментов
Все программированные и указываемые значения положения
относятся к расстоянии вершина инструмента-нулевая точка
загатовки. Внесистемно известно только абсолютное положение
инструментального суппорта (салазок). Для установления и

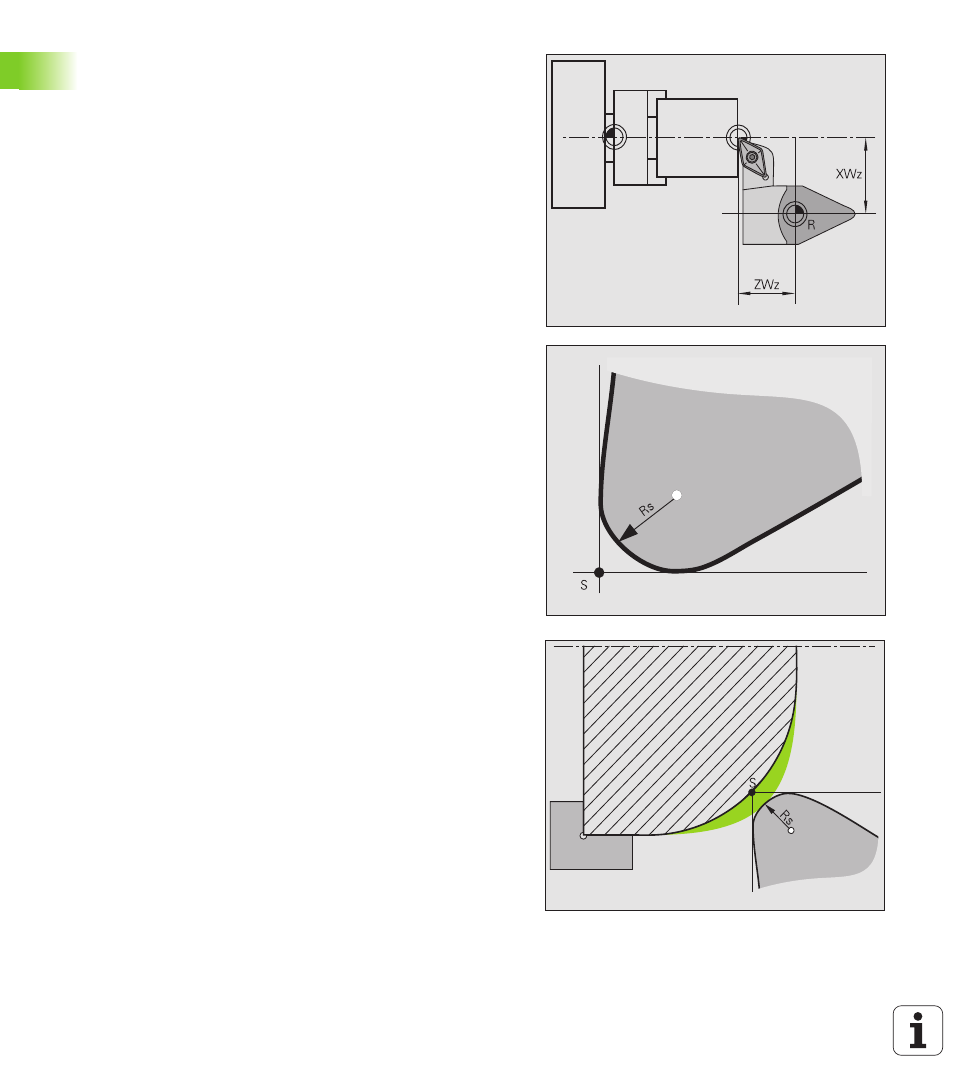

указания позиции вершины инструмента MANUALplus требует
размеров XWz и ZWz (смотри рисунок справа вверху).
Коррекции инструмента
Режущая кромка инструмента износится при резании. Для
выравнивания этого износа MANUALplus ведет размеры
коррекции. Управление значениями коррекции независимо от
размеров длины. Система суммирует эти значения с размерами
длины.
Компенсация радиуса режущей кромки (SRK)
Токарные инструменты имеют при вершине инструмента
определенный радиус. Таким образом появляются при обработке
конусов, фасок и окружностей неточности, выравниваемые
MANUALplus путем компенсирования радиуса кромки.
Программированные пути перемещения относятся к
теоретической вершине кромки S (рисунок справа по середине). В
случае контуров не параллельных к оси выступают неточности.
SRK рассчитывает новый путь перемещения, эквидистанту, для
компенсирования этой ошибки (рисунок справа внизу).
MANUALplus рассчитывает SRK при программировании циклов.
При программировании DIN, в случае циклов снятия стружки SRK
тоже учитывается. При программировании DIN с отдельными
путями можете включать/выключать SRK.
