174 4 Программирование циклов
4.6
Цик
л
ы
резьбы
и
выт
о
чки

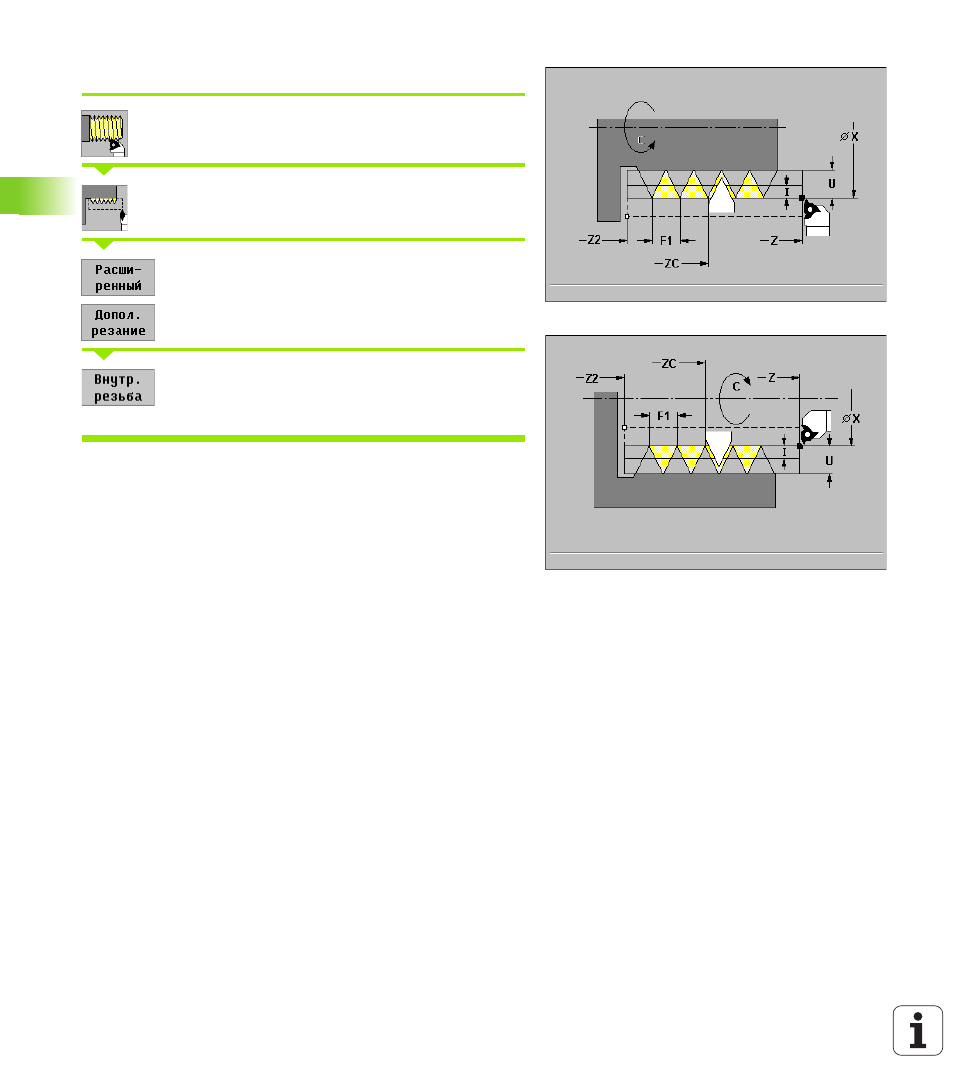

Калибровка резьбы расширенная (продольно)
Выбрать «нарезание резьбы»
Выбрать «цикл резьбонарезания»
Расширенный подключить
Калибровка резьбы подключить
Softkey Внутренная резьба
Вкл: внутренная резьба
Выкл: наружная резьба
Цикл калибрирует одноходовую или многоходовую наружную или
внутренную резьбу. Так как загатовка уже освобождена,
MANUALplus вынуждено знать точное положение резьбы. Для
этого установите вершину лезвия резьбонарезательного
инструмента по середине хода резьбы и перепишите эти позиции
в параметры «C» и «ZC» (Softkey переписание позиции). Цикл
рассчитывает из этих значений угол шпинделя в «точке старта Z».
Параметры цикла
 Z2 конечная точка резьбы (без холостово хода)
 C измеренный угол
 ZC измеренная позиция
 F1 шаг резьбы (= подача)
 U глубина резьбы
„ нет ввода: рассчитывается
Наружная резьба: U=0.6134*F1
Внутренная резьба: U=–0.5413*F1
 I 1. глубина прохода
„ I<U: первый проход с „I“ – каждый следующий проход:
уменьшение глубины прохода до „J“
„ I=U: один проход
„ нет ввода: рассчитывается из U и F1
 A угол врезания (default: 30°): диапазон: –60° < A < 60°
„ A<0: врезание от левой боковой поверхности
„ A>0: врезание от правой боковой поверхности
 J глубина остаточного прохода – default: 1/100 mm
 D число витков – default: 1 виток резьбы
