6 DIN-программирование
6.1
1
Цик
л
ы
то
ч
ен
и
я
св
яз
анные
с
ко
н
тур
ом

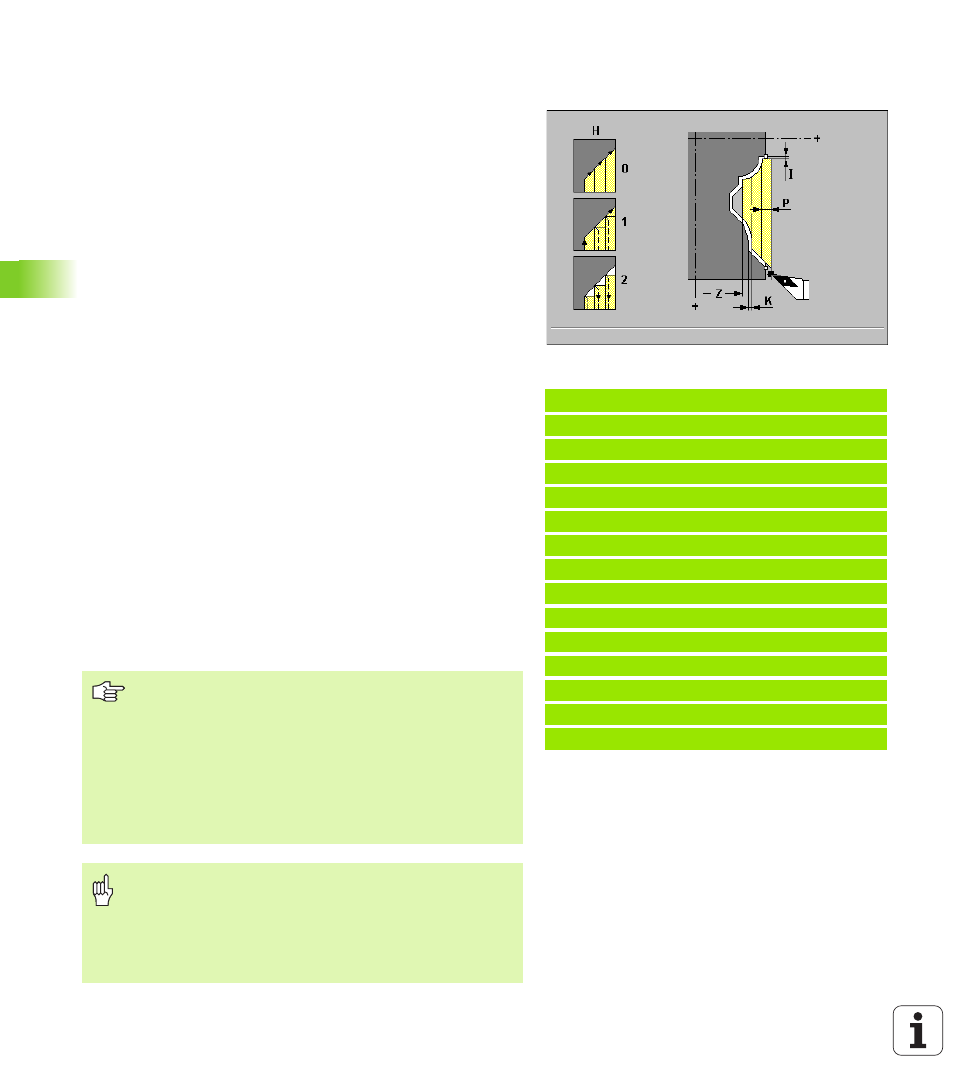

Черновая обработка контура поперечно с
погружением G829
Цикл снимает стружку описанного с помощью позиции
инструмента и описания контура в следующих записях участка
контура в поперечном направлении с погружением (смотри
“Описание контура” на странице 310).
Параметры
Z ограничение резания: обработка резанием осуществляется
до «ограничения резания».
P максимальное врезание: распределение проходов так
рассчитывается, что избегается «шлифовального прохода» и
подача является <= P.
E подача врезания: инструмент погружается с подачей E в
материал.
E=0: падающие контуры не обрабатывать
нет ввода: чем больше наклон погружения инструмента, тем
больше редуцирование подачи (максимально 50%).
H вид отъезда (default: 1):
H=0: снимает стружку после каждого прохода вдоль контура
H=1: поднимается под 45°, снимает стружку при последнем
проходе вдоль контура
H=2: поднимается под 45° - без прохода вдоль контура
I припуск X (размер диаметра) – (default: 0)
K припуск Z (default: 0)
Подсказки для отработки цикла:
MANUALplus установливает направление резания и подачи на
основании актуальной позиции инструмента относительно к
начальной/конечной точке сегмента контура.
Позиция инструмента после отработки цикла: точка старта
цикла
Пример: G829
%829.NC
[G829]
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X125 Z0
N3 G829 P5 H1 I1 K0.3
N4 G0 X120 Z-12
N5 G1 Z-3 A195 B3
N6 G1 X90 B2
N7 G1 Z-9 A-65 B-2
N8 G1 X50
N9 G1 Z-11 A-60
N10 G1 X32 B1
N11 G1 X24 Z0
N12 G80
КОНЕЦ
Инструмент должен находится вне определенного
участка контура.
Коррекция на радиус лезвия: выполняется.
G57/G58-припуски перерассчитываются, если не
программируются « I, K». После отработки циклов
припуски удаляются.
Безопасное расстояние после прохода:
параметры «актуальные параметры – обработка –
безопасные расстояния»
Внимание опасность столковения
Если угол в плане и угол при вершине инструмента не
определены, то инструмент погружается под углом
погружения. - если эти углы определены, то
инструмент погружается под максимально возможным
углом погружения. Остаточный материал остается.
