4 Программирование циклов
4.8
Цик
л
ы
фрез
еров
ания

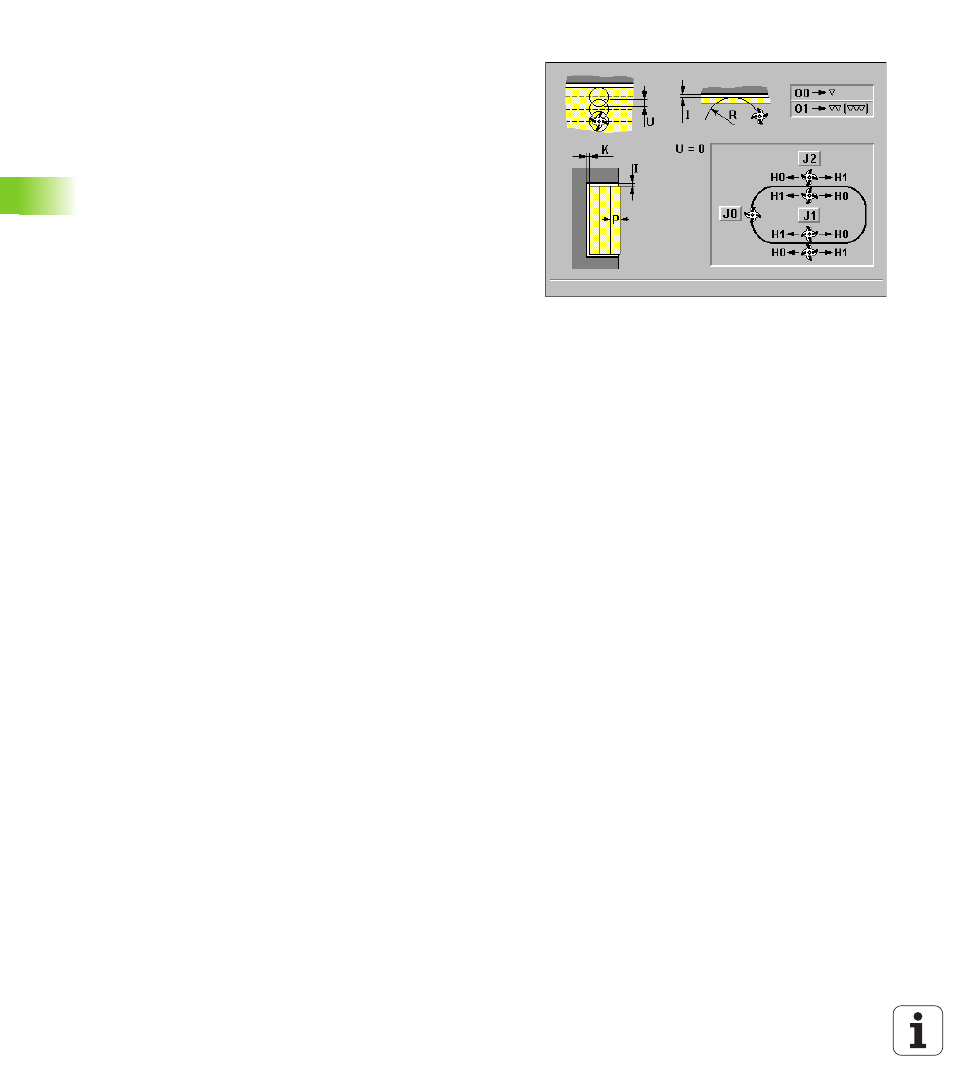

Параметр цикла (второе окно ввода)
P глубина врезания – default: общая глубина одним подводом
U коэфицент перекрытия
нет ввода: фрезерование контура
U>0: фрезерование карманов – (минимальное ) перекрытие
траекторий фрезерования = U*диаметр фрезы
I припуск параллельно к контуру
K припуск в направлении подвода
FZ подача врезания – default: активная подача
E редуцированная подача для круговых элементов – default:
активная подача
H направление фрезерования – default: 0
H=0: встречное
H=1: попутное
J фрезерование контура (default: 0) в зависимости от „U“
действует:
Фрезерование карманов и J=0: на контуре
Фрезерование карманов и J=1: внутри
Фрезерование карманов и J=2: наружие
Фрезерование контура и J=0: из внутри на наружие
Фрезерование контура и J=1: из наружия во внутрь
O черновая/чистовая обработка: проход фрезерования
(только при фрезеровании карманов) – default: 0
O=0: черновая обработка
O=1: чистовая обработка
R радиус входа: радиус дуги входа/выхода –
default: 0
R=0: элемент контура наезжается непосредственно, подвод к
точке наезда над плоскостью фрезерования – потом
перпендикулярный подвод на глубину
R>0: фреза перемещается по входной/выходной дуге,
прилегающей тангенциально к элементу контура
R<0 для внутренних углов: фреза перемещается по входной/
выходной дуге, прилегающей тангенциально к элементу
контура
R<0 для наружных углов: длина линейного элемента входа/
выхода, элемент контура наезжается/проезжается
тангенциально
