4 Программирование циклов
4.5
Цик
л
ы
прорезки

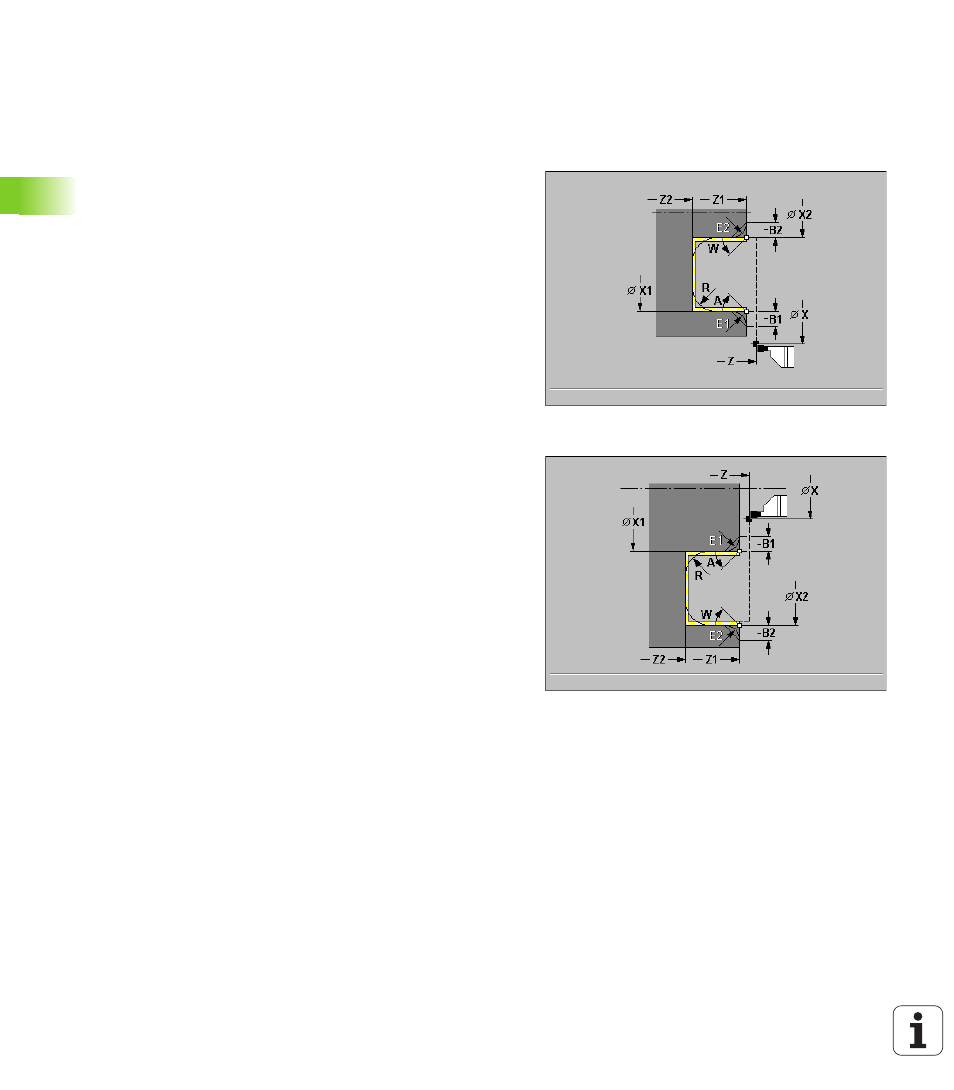

С помощью следующих выбираемых параметров определяете:
A:
наклон в начале контура
W:
наклон в конце контура
R:
Закругление (в обоих углах уклона контура)
B1:
фаска/закругление в начале контура
B2:
фаска/закруглени в конце контура
Отработка цикла
1 рассчитывает позиции врезания
2 подводит от точки старта или от врезания параллельно к оси
для следующего врезания
3 обрабатывает начистую первую боковую поверхность (при
учете выбираемых элементов контура) и уклон контура почти
до «конца прореза»
4 подводит параллельно к оси для другой боковой поверхности
5 обрабатывает начистую вторую боковую поверхность (при
учете выбираемых элементов контура) и остаток уклона
контура
6 повторяет 2...5, пока не будет выполнена чистовая обработка
всех прорезов
7 перемещается параллельно к оси к точке старта
