HEIDENHAIN MANUALplus 4110 115
4.4
Цик
л
ы
обрабо
тки
рез
ание

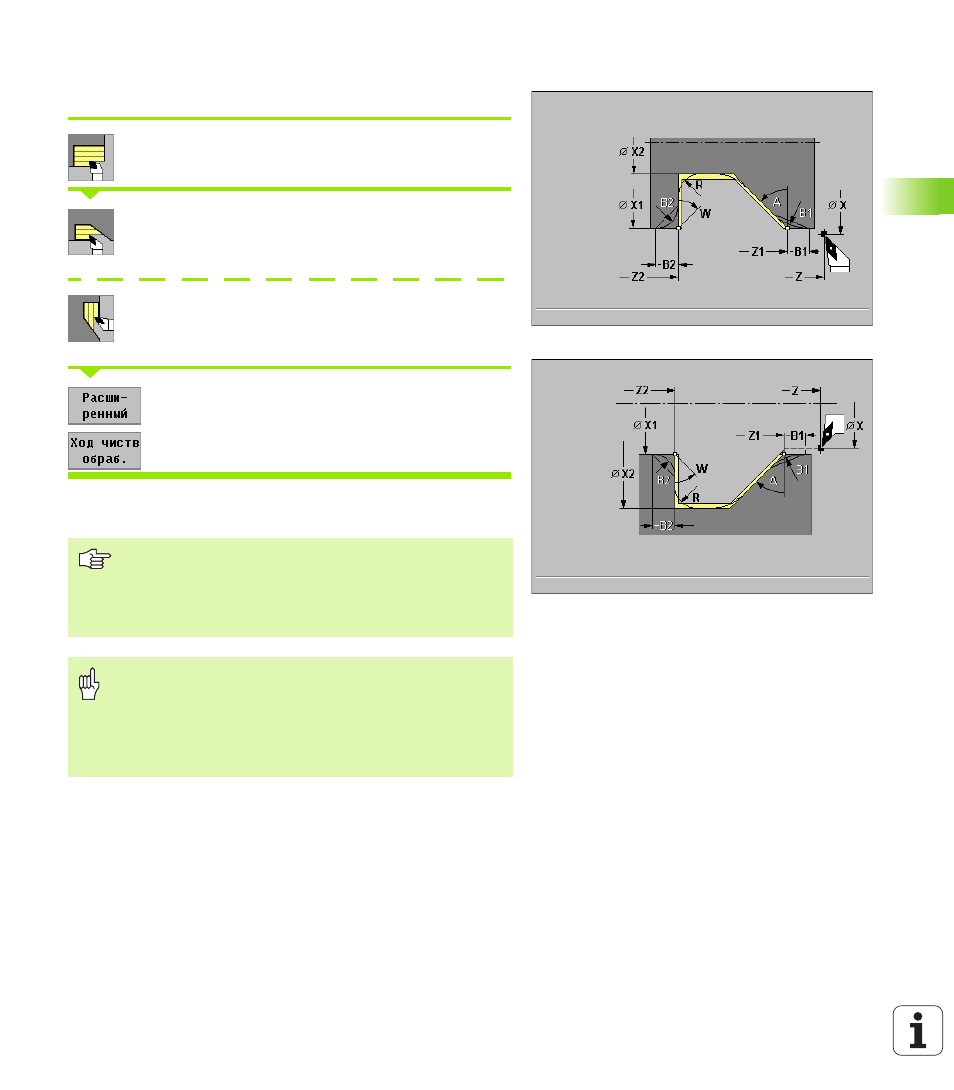

м Погружение чистовая обработка продольно/
поперечно - расширенное
Выбрать «циклы резания продольно/поперечно»
Выбрать «погружение продольно» (рисунки
справа)
Выбрать «погружение поперечно» (рисунки на
следующей странице)
Расширенный подключить
Чистовой проход подключить
Цикл выполняет чистовую обработку отрезка контура от «X1, Z1»
до «X2, Z2». Инструмент остановливается в конце цикла.
Параметры цикла
 Точка старта X, Z
 X1, Z1 начальная точка контура
 X2, Z2 конечная точка контура
 A угол погружения (default: 0°): диапазон: 0° <= A < 90°
 W конечный угол: диапазон: 0° <= W < 90°
 R закругление
„ Чем больше наклон погружения инструмента, тем
больше редуцирование подачи (максимально 50%).
„ Следует учесть простановку размеров торцовых
инструментов (смотри “Торцовые инструменты” на
странице 419).
Внимание Опасность столковения !
Если угол в плане и угол при вершине инструмента не
определены, то погружается под углом погружения.
Если эти углы определены, то инструмент погружается
под максимально возможным углом погружения.
Остаточный материал остается.
