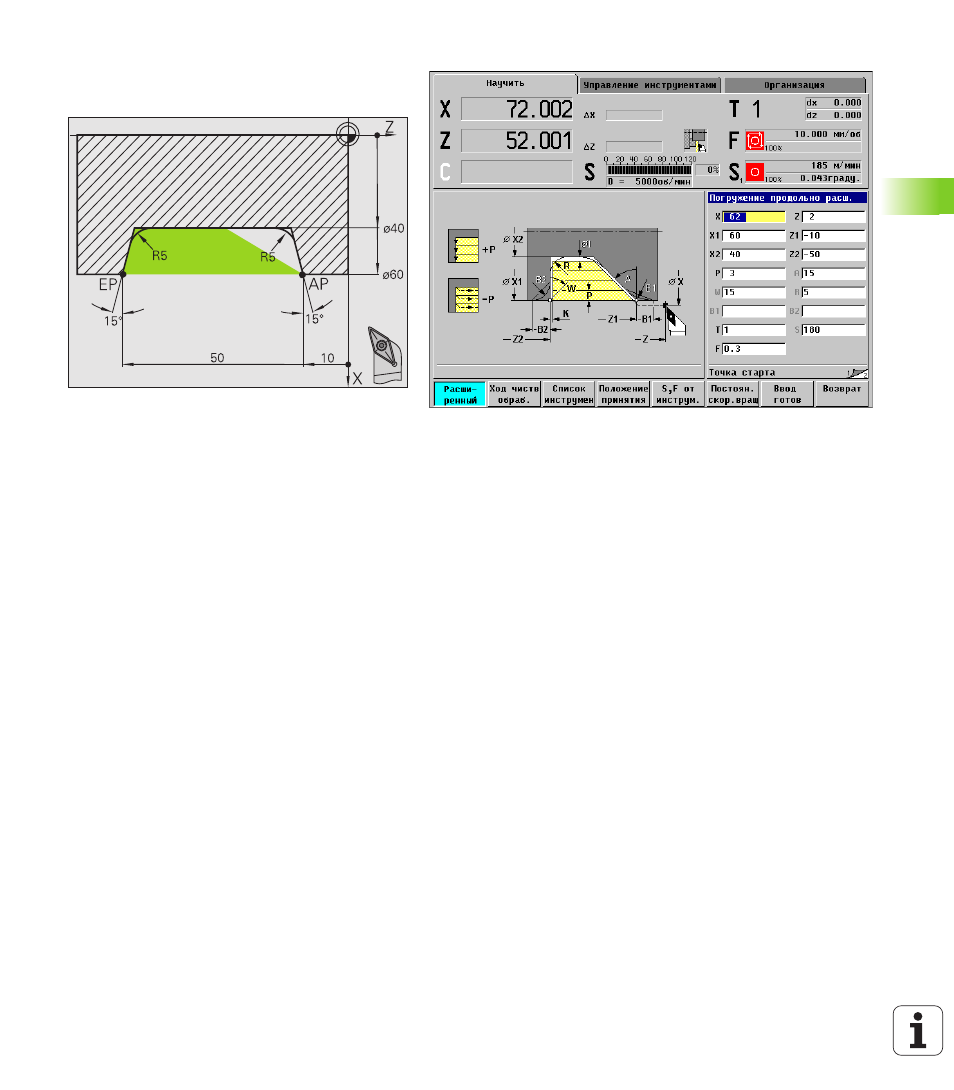

Черновая обработка (удаление материала)
путем использования цикла с погружением
Используемый инструмент не может врезаться
под углом 15°. Поэтому срезаемый участок
обрабатывается двумя шагами.
1. шаг:
Маркированный участок от «AP» (начальная точка
контура) до «EP» (конечная точка контура)
подвергается черновой обработке с «погружение
продольно – расширенное» при учете припусков.
«Начальный угол A» задается, как это
проставлено на чертеже, с 15°. MANUALplus
рассчитывает на основании параметров
инструментов максимально возможный угол
погружения. «Остаточный материал» остается и
снимается 2. шагом.
«Расширенный режим» используется, для
произведения закруглений в уклоне контура.
Обратите внимание на параметры «начальная
точка контура X1, Z1» и «конечная точка контура
X2, Z2». Они являются решающими для
направления резания и подвода – здесь наружная
обработка и подвод «в направлении - X».
Данные инструментов
Токарные инструменты (для наружной
обработки)
WO = 1 – ориентация инструмента
A = 93° - угол в плане
B = 55° - свободный угол
