Ввод элементов формы
Фаска/закругление
Фаски/закругления определяются на углах
контура. «Угол контура» это точка пересечения
вводящего и выводящего элемента контура.
Фаска/закругление могут лишь рассчитываться,
если выводящий элемент контура известен. При
вводе параметров фаски/закругления указуются
координаты угловой точки в «точке старта XS, ZS».
Если контур ICP начинается с фаски/закругления,
то отсутствует «вводящий элемент контура».
Оператор определяет тогда с «положение
элемента J» однозначное положение фаски/
закругления. MANUALplus преобразовывает
фаску/закругление в начале контура на линейных
или круговой элемент.
Выточка
Элемент формы «выточка» состоит из
продольного элемента, собственной выточки и
плоского элемента. Выточка может начинаться с
продольного или плоского элемента.

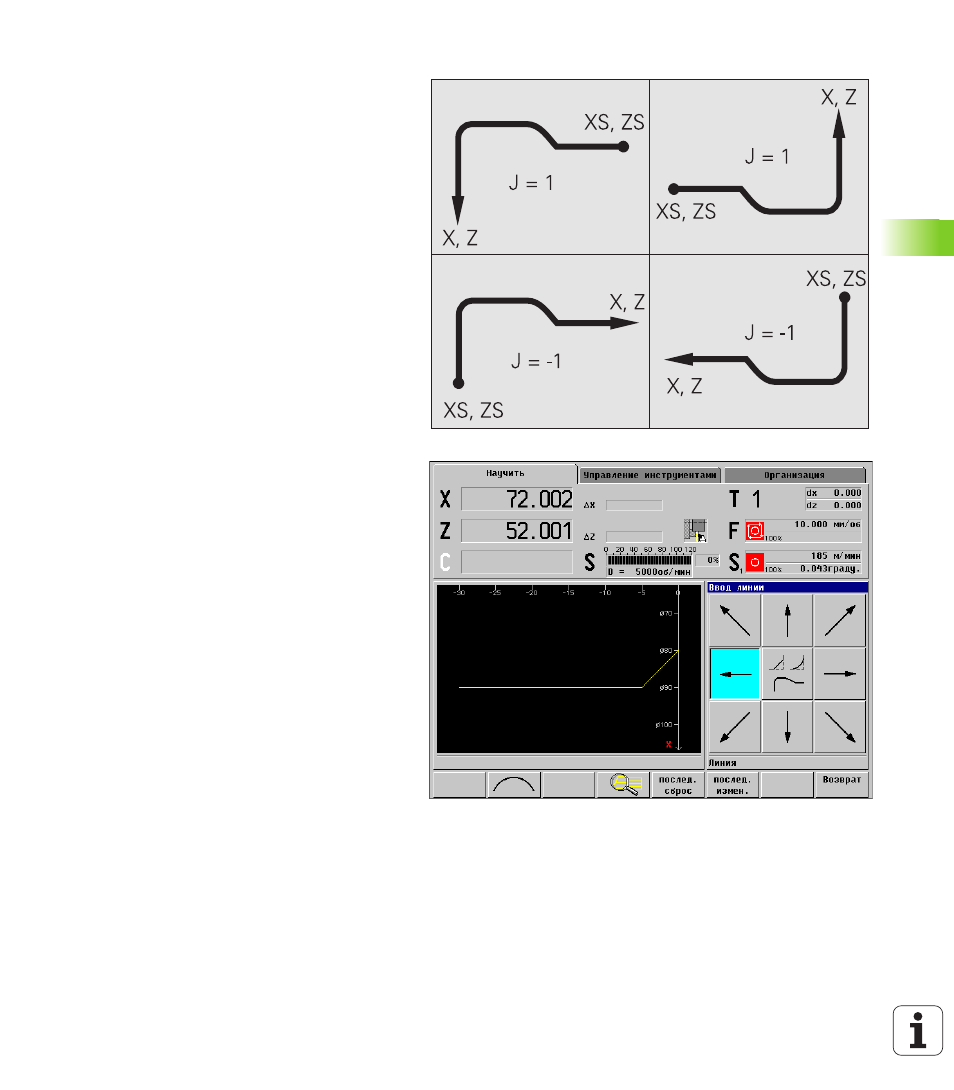

Если угол выточки еще не известен, то параметр
«положение элемента J» определяет, начинается
ли выточка с продольного или плоского элемента
(рисунок справа вверху).
Пример: наружная фаска в начале контура
При «положении элемента J=1» вводящий
базовый элемент это плоский элемент в +X-
направлении (рисунок справа внизу).
