128
4 Программирование циклов
4.4
Цик
л
ы
обрабо
тки
рез
ание
м
2. шаг:

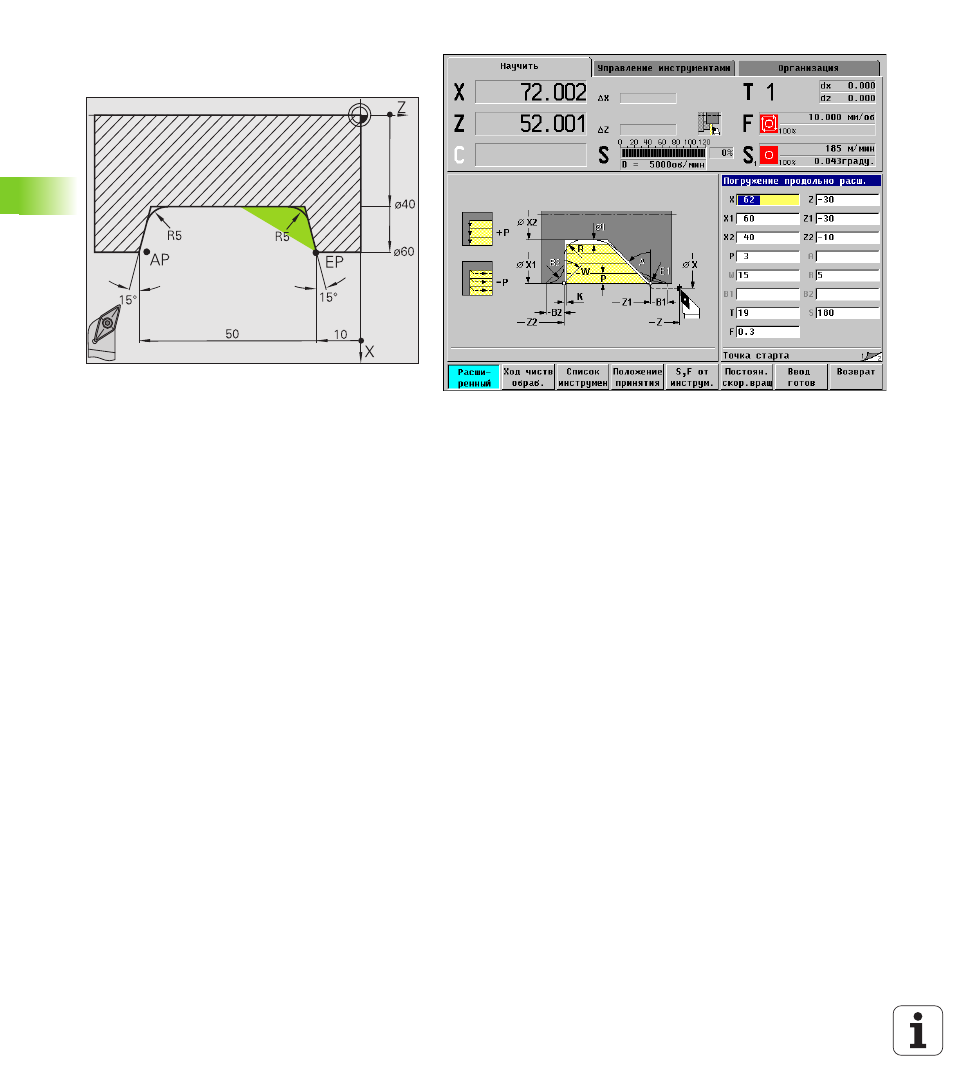

«Остаточный материал» (маркированный участок
на рисунке слева вверху) подвергается черновой
обработке в «погружение продольно –
расширенное». Перед отработкой этого шага
замещается инструмент.
«Расширенный режим» используется, для
произведения закруглений в уклоне контура.
Параметры «начальная точка контура X1, Z1» и
«конечная точка контура X2, Z2» являются
решающими для направления резания и подвода
– здесь наружная обработка и подвод «в
направлении - X».
Параметр «начальная точка контура Z1»
установливается при симуляции 1.шага.
Данные инструментов
Токарные инструменты (для наружной
обработки)
WO = 3 – ориентация инструмента
A = 93° - угол в плане
B = 55° - свободный угол
